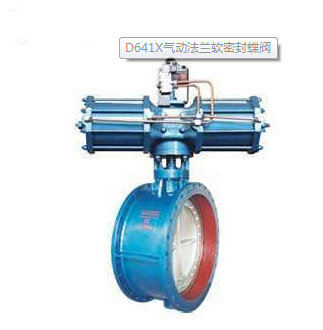

D641X气动法兰软密封蝶阀
D641X气动法兰软密封蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
气动法兰软密封蝶阀 采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动法兰软密封蝶阀 执行机构
采用新型系列AW型气动执行器：
基本设计：气动双气缸双活塞拔叉式传动机构；型号AWxx=双作用式；型号AWxxS=单作用式（弹簧复位）。
回转角度：双作用式=90℃；单作用式=90℃；从两端可调节角度 -5O ～ +5O。
工作环境温度：-20℃ ～ 90℃。
气源压力：0.2 ～ 0.8Mpa（*大1.0Mpa）。
基本设计：气动双气缸双活塞拔叉式传动机构；型号AWxx=双作用式；型号AWxxS=单作用式（弹簧复位）。
回转角度：双作用式=90℃；单作用式=90℃；从两端可调节角度 -5O ～ +5O。
工作环境温度：-20℃ ～ 90℃。
气源压力：0.2 ～ 0.8Mpa（*大1.0Mpa）。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
气动法兰软密封蝶阀 技术参数
|
公称通径
|
DN（mm）
|
50～1200
|
||
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
|||
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
|||
气动法兰软密封蝶阀 零件材质
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨O
|
