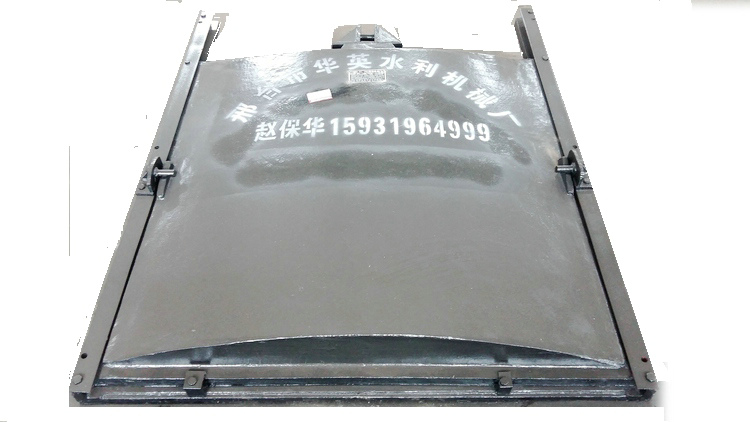

铸铁镶铜闸门800*800主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

1、主要结构

⑴ 门框由耐腐蚀铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门创及立车精加工并分别加工一道槽，以便镶入青铜密封面。

（2）门体为整体铸造的方形和圆形开板，并应在迎水面自带“井”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250～350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳为铸钢，门体与吊耳的两接角面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。

（3）导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的磨擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并没有定位销防止错位。

（4）楔紧装置：为达到闸门的止水效果，闸门两侧应设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整，当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位或已到位而楔块尚楔紧时，需调整全部楔块。

（5）密封面应采用铜条或铜圈分别镶入门框和门体的槽内，密封面铜条镶好之后用龙门刨铣床进行铣削，磨削加工，应保证门框和门体之间的密切配合。
