概述

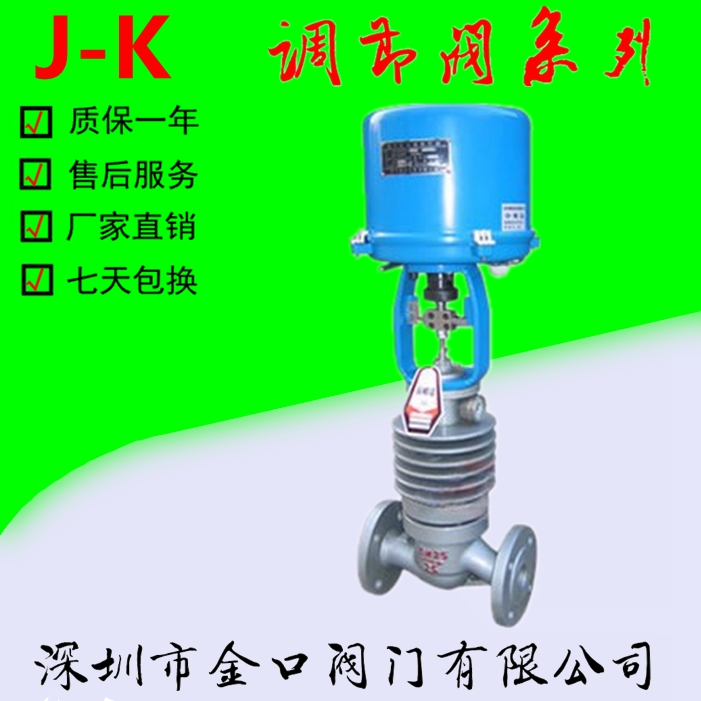

  ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系

统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单，调节机构采用平衡式阀塞结构，具有阀塞稳

定性好，不易产生震动，噪声低，对温度敏感性小，允许使用压差较大等特点。适用于泄漏量要求不严格的场合。

电子式电动套筒调节阀，由3810L型（或PSL系列）直行程电子式电动执行机构和精小型套筒阀组成。内含饲服功

能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达

到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

流量特性

调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的

流量特性有线性特性，等百分比特性及抛物线特性三种。三种注量特性的意义如下：

〔1〕线性特性（线性），线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变

的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。

〔2〕等百分比特性（对数），等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化

所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流

量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。

〔3〕抛物线特性，流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。

主要特点

1、 采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。

2、 阀芯导向面大，可改善由涡流和冲击引起的振荡。

3、 比普通的单、双座调节阀噪声降低10dB左右。

4、 结构简单，装拆维修方便。
