品牌:金口
名称：:调节阀
型号：:ZJHM
品牌：:金口
起订:1件
供应:1000件

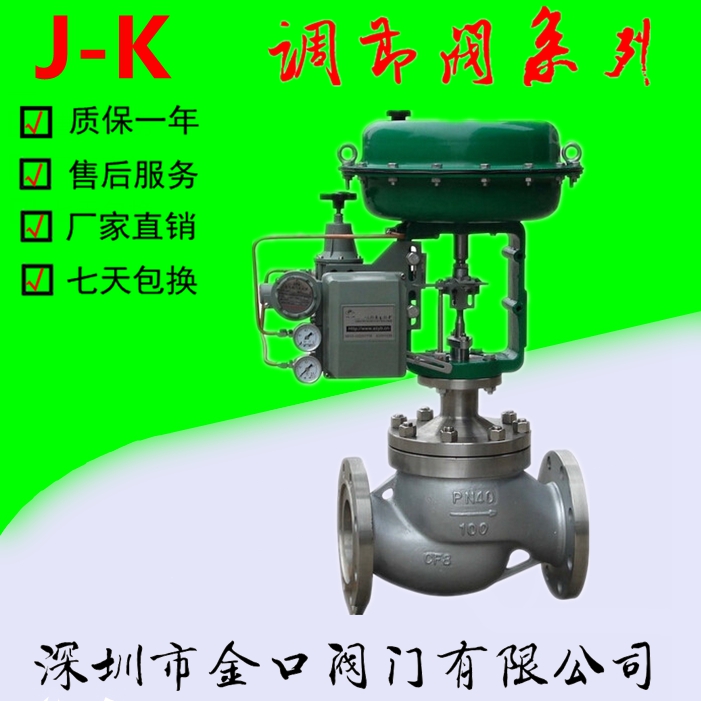

气动套筒调节阀概述：
ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体
介质和工艺条件的生产过程制系统。ZJHM型精小型气动套筒调节阀，由气动薄膜多弹簧执行机构和低流阻套筒调节
机构组成，与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的
工业过程自动控制系统中。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、结构简单，装拆维修方便。
2、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
3、比普通单双座调节阀噪声降低10bd左右。
4、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
调节阀的使用和维护及故障排除方法编辑
1、安装
调节阀安装不符合要求而出故障会造成巨大的浪费，反之，安装得当，可保证正常开工并可延长使用寿命。减少维修
工作量和获得良好的系统控制性能。
（1）安装调节阀总体上应考虑以下方面：
①安全：安装过程中人员和设备的安全。
②调节阀组：一般在工艺过程配管中均安装切断阀的旁路阀与调节阀配成阀组，以适应设备连续操作的需要。维修调
节阀时用切断阀隔离。用旁路阀调节。
③控制性能：配管系统压力损失应与计算调节阀尺寸时所考虑的压力损失一致，以保证所需的流量特性。进出口应尽
量保证足够的直管段。
④安装位置：应有足够的空间便于操作人员手动操作（包括旁路操作）以及保证调节阀和附件的就地拆卸和维修的可
能性。
公称通径mm 25 40 50 65 80 100 150 200 250 300 350 400
阀座直径mm 25 32 40 50 65 80 100 125 150 200 250 300 可与本公司
商洽生产额定流量
系数Kv 直线 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力MPa 0.6 1.6 4.0 6.4
行程mm 16 25 40 60 100
流量特性 直线、等百分比、快开型
介质温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰标准 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质 PN
(MPa) 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式 直通单座铸造球型阀
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式 普通式(常温型)、热片式(中温型)、低温型
可调比R 50:1
气源接头 M16×1.5
