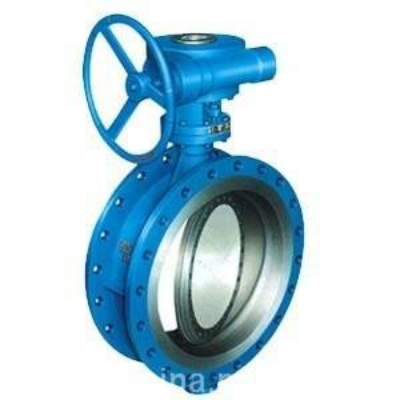

一、结构特点密封蝶阀特点 1、特殊的结构形式要任意调整密封比压，使密封副件不易损坏，提高阀门的使用寿命。 2、操作扭矩较小，转90度启闭，轻使迅速。 3、结构简单，零部件较少，节省材料。 4、体积小，重量经，适合通径较大的工况。 5、采用浮动阀座结构，实现蝶阀双向密封二、技术参数 1、公称通径：DN20~DN2000 2、公称压力：PN16~PN25 3、适用温度：≤425℃） 4、适用介质：油品、气体、水等（WCB）；硝酸类（CF8）三、相关标准 1、设计制造：GB/T 12238； 2、结构长度：GB/T 12221； 3、连接法兰：JB/T 79； 4、压力温度：GB/T12224； 5、检查试验：JB/T 9092。四、主要零件名称及材质零件名称 WCB CF8 阀体 WCB CF8 蝶板体 WCB CF8 密封面 石墨+不锈钢/橡胶 石墨+不锈钢/橡胶填料 柔性石墨 柔性石墨阀杆 2Cr13 304 填料压盖 WCB CF8 支架 WCB WCB 五、保管、保养、安装和使用 阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。安装前应仔细核对阀门标志是否与使用要求相等。安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。安装时拧紧连接螺栓的拧紧力应均匀合适。本蝶阀可以安装水平、垂直的管道上，安装位置应保证使用维修更换方便。手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠或其它工具。阀门使用应定期检查，检查密封面有无磨损及垫片填料。若损坏失效，应及时修理或更换。电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。
