API锻钢固定球阀
API锻钢固定球阀
应用规范
1、设计、制造 按API 6 D
2、结构长度按 ANSI BI6.10
3、连接法兰：ANSI BI6.5MSS-SP44
4、阀门检查和试验按API STD.598
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保

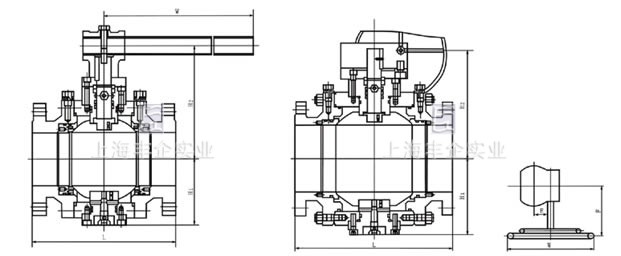

Class 150Lb主要连接尺寸及重量
|
公称通径 DN |
NPS | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | |
| L | RF | 178 | 203 | 229 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 |
| BW | 216 | 283 | 305 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | |
| H1 | 100 | 110 | 130 | 175 | 210 | 274 | 305 | 340 | 395 | 440 | 470 | |
| H | 165 | 90 | 200 | 270 | 300 | 380 | 420 | 450 | 530 | 560 | 605 | |
| W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | |
| E | - | - | - | 116 | 116 | 116 | 171 | 171 | 257 | 257 | 257 | |
| F | - | - | - | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | |
| Wt (Kg) | 24 | 50 | 75 | 195 | 280 | 440 | 570 | 8020 | 1480 | 2350 | 2400 | |
Class 300Lb主要连接尺寸及重量
|
公称通径 DN |
NPS | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | |
| L | RF | 216 | 283 | 305 | 403 | 502 | 568 | 648 | 762 | 838 | 914 | 991 |
| BW | 216 | 283 | 305 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | |
| H1 | 100 | 110 | 130 | 175 | 210 | 274 | 305 | 340 | 395 | 440 | 470 | |
| H | 165 | 90 | 200 | 270 | 300 | .380 | 420 | 450 | 530 | 560 | 605 | |
| W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | |
| E | - | - | - | 116 | 116 | 116 | 171 | 171 | 257 | 257 | 257 | |
| F | - | - | - | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | |
| Wt (Kg) | 30 | 58 | 95 | 210 | 318 | 440 | 575 | 800 | 1840 | 2700 | 2890 | |
Class 400Lb主要连接尺寸及重量
|
公称通径 DN |
NPS | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | |
| L | RF | 292 | 359 | 406 | 495 | 597 | 673 | 762 | 826 | 902 | 978 | 1054 |
| BW | 295 | 356 | 410 | 498 | 600 | 676 | 765 | 829 | 905 | 978 | 1060 | |
| H1 | 110 | 120 | 140 | 185 | 220 | 270 | 310 | 345 | 410 | 440 | 480 | |
| H | 180 | 200 | 210 | 290 | 320 | 380 | 430 | 450 | 550 | 580 | 630 | |
| W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | |
| E | - | - | - | 116 | 116 | 116 | 171 | 171 | 257 | 257 | 257 | |
| F | - | - | - | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | |
| Wt (Kg) | 41 | 72 | 108 | 232 | 345 | 480 | 630 | 870 | 1950 | 2800 | 3250 | |
Class 600Lb主要连接尺寸及重量
|
公称通径 DN |
NPS | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | |
| L | RF | 292 | 359 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 |
| BW | 295 | 356 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | |
| H1 | 110 | 120 | 140 | 185 | 220 | 270 | 310 | 345 | 410 | 440 | 480 | |
| H | 180 | 200 | 210 | 290 | 320 | 380 | 430 | 450 | 550 | 580 | 630 | |
| W | 400 | 850 | 1000 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | |
| E | - | - | - | 116 | 115 | 171 | 171 | 171 | 150 | 83 | 123 | |
| F | - | - | - | 350 | 350 | 500 | 420 | 420 | 580 | 650 | 735 | |
| Wt (Kg) | 32 | 64 | 120 | 260 | 500 | 700 | 1098 | 1520 | 2300 | 3250 | 3780 | |
订购注意事项：
API锻钢固定球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及球阀产品结构等信息，仅为球阀生产厂家上海丰企API锻钢固定球阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
