UJ41W/H 柱塞截止阀
结构与特点

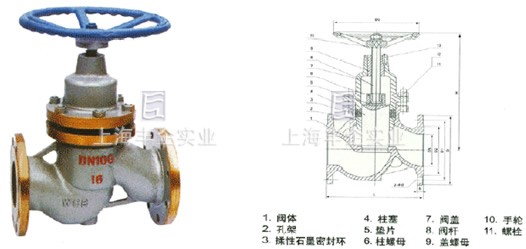

柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新产品。其优越性远胜于普通截止阀。柱塞截止阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏。由于密封环采用回弹性强，耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞截止阀的使用寿命。
UJ41W/H-16/25/40/64C/P 柱塞截止阀
运用范围
阀门设计、制造按：GB12235《法兰连接钢截止阀升降式止回阀》的规定。
柱塞截止阀阀门的结构长度按：GB12221 《法兰连接金属阀门长度》系列尺寸。APL阀心结构长度按ANSI16110-86有关尺寸选用。
柱塞截止阀阀门连接法兰尺寸按：HGJ144-76-91《港制管法兰，垫片，紧固件》及HG标准中的尺寸选用。
阀门检查和实验按：GB/T13927《阀门的实验和检验》及API1598《阀门的实验和检验》要求
试验压力
上海丰企实业生产的柱塞截止阀出厂前均进行过严格试压，验收。使用时只需将外表及孔腔清洗干净，不必拆息和更换。 柱塞截止阀可在任意位置安装，介质流动力向见阀体上箭头所示。
经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，在将中法兰螺栓均匀略加旋紧以至下渗漏即可。不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
主要结构规范
|
PN1.6-4.0 PN6.4-10.0 |
DN15-250 DN15-100 |
PN1.6-4.0 PN6.4-10.0 |
DN>250 DN>200 |
| 柱塞截止阀 | 平衡式柱塞截止阀 | ||
主要性能规范
|
阀体材料 |
适用温度 | 适用介质 | 压力范围 |
| 铸钢 | <425℃ | 水、蒸汽、石油产品 | PN1.6～1.6MPa |
| 不锈钢 | <300℃ | 硝酸、醋酸 | 通径范围 |
| 含钼不锈钢 | < 300℃ | 氢、氧、尿素等 | DN15～300mm |
| 蒙乃尔 | < 300℃ | 氢氟酸等 |
主要结构尺寸
| 1.6Mpa UJ41H-16C UJ41W-16C/P/R | |||||||||||||||||
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
|
主要外形 尺寸及 连接尺寸 （mm） |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 698 | 787 | 914 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 | |
| b | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 | |
| Z-Ød | 4-Ø14 | 4-Ø14 | 4-Ø14 | 4-Ø18 | 4-Ø18 | 4-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø23 | 12-Ø23 | 12-Ø25 | 12-Ø25 | 16-Ø25 | 16-Ø30 | |
| H | 133 | 170 | 178 | 195 | 230 | 250 | 272 | 300 | 312 | 365 | 400 | 460 | 940 | 985 | 1100 | 1395 | |
| 重量 | ㎏ | 3.5 | 4.5 | 6 | 8 | 11 | 15 | 21 | 32 | 44 | 62 | 85 | 148 | 260 | 340 | 552 | 752 |
| 2.5Mpa UJ41H-25C UJ41W-25C/P/R | |||||||||||||||||
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
|
主要外形 尺寸及 连接尺寸 （mm） |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 698 | 787 | 914 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 278 | 332 | 390 | 448 | 405 | |
| b | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 48 | |
| Z-Ød | 4-Ø14 | 4-Ø14 | 4-Ø14 | 4-Ø18 | 4-Ø18 | 4-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø18 | 12-Ø23 | 8-Ø25 | 12-Ø30 | 16-Ø30 | 16-Ø34 | 16-Ø34 | |
| H | 133 | 170 | 178 | 195 | 230 | 250 | 272 | 300 | 312 | 365 | 410 | 470 | 940 | 1000 | 1140 | 1400 | |
| 重量 | ㎏ | 3.5 | 4.5 | 6 | 8 | 11 | 16 | 22 | 32 | 48 | 65 | 90 | 165 | 280 | 360 | 580 | 800 |
UJ41W/H 柱塞截止阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为丰企实业UJ41W/H 柱塞截止阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。订购注意事项
