UJ41SM/H 美标柱塞阀
UJ41SM/H-150Lb-800Lb API美标柱塞阀
API美标柱塞阀全部采用美国国家标准（ANSI）及美国石油学会标准（API）的连接结构尺寸，内件采用国标（GB）尺寸。

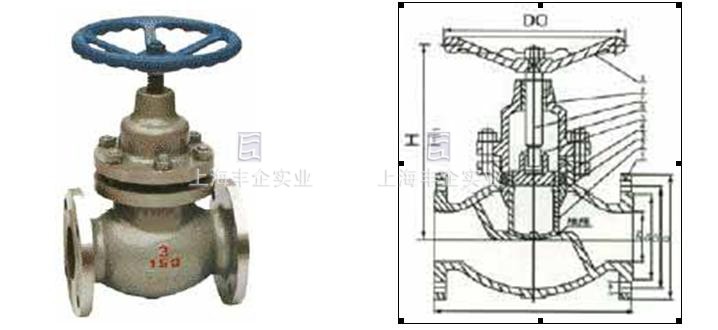

主要结构尺寸
|
DN(mm) 尺寸（mm） |
UJ41H(Y)-150Lb U41SM-150Lb | |||||||||||||||
| 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | |
| L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 405 | 622 | 698 | 787 | 914 |
| H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 450 | 540 | 640 | 740 | 850 | 970 | 1100 |
| Do | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 | 533 | 597 |
| D1 | 60.5 | 70 | 79.5 | 89 | 98.5 | 120.5 | 139.5 | 152.5 | 190.5 | 216 | 241.5 | 298.5 | 362 | 432 | 476 | 540 |
| g | 35 | 43 | 51 | 64 | 73 | 92 | 106 | 127 | 167 | 186 | 216 | 270 | 324 | 381 | 413 | 470 |
| b | 10 | 11 | 12 | 13 | 15 | 16 | 18 | 19 | 24 | 24 | 26 | 29 | 31 | 32 | 35 | 37 |
| Z-Ød | 4-15 | 4-15 | 4-15 | 4-15 | 4-15 | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 | 12-29 | 16-29 |
|
DN(mm) 尺寸（mm） |
UJ41H(Y)-300Lb U41SM-300Lb | |||||||||||||||
| 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | |
| L | 152 | 178 | 203 | 216 | 220 | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 | 838 | 864 |
| H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 460 | 540 | 640 | 740 | 850 | 980 | 1100 |
| Do | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 117 | 124 | 133 | 156 | 165 | 190 | 210 | 264 | 279 | 318 | 381 | 445 | 521 | 584 | 648 |
| D1 | 66.5 | 82.5 | 89 | 98.5 | 114.5 | 127 | 149 | 168.5 | 200 | 235 | 270 | 330 | 387.5 | 451 | 514.5 | 571.5 |
| g | 35 | 43 | 51 | 64 | 73 | 92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 | 381 | 413 | 470 |
| b | 15 | 16 | 18 | 19 | 21 | 23 | 26 | 29 | 32 | 35 | 37 | 42 | 48 | 51 | 54 | 58 |
| Z-Ød | 4-15 | 4-19 | 4-19 | 4-19 | 4-22 | 8-19 | 8-22 | 8-22 | 8-22 | 8-22 | 12-22 | 12-25 | 16-29 | 16-32 | 20-32 | 20-35 |
订购注意事项：
UJ41SM/H 美标柱塞阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述及产品结构等信息，仅为丰企实业UJ41SM/H 美标柱塞阀说明书的一部分，供选型参考之用，详细阀门产品说明书、CAD图纸、安装图、尺寸图、阀门重量及详细的工作原理、价格等请来电咨询。
