品牌:上海志盾阀门
起订:1台
供应:999台
发货:3天内
购买咨询

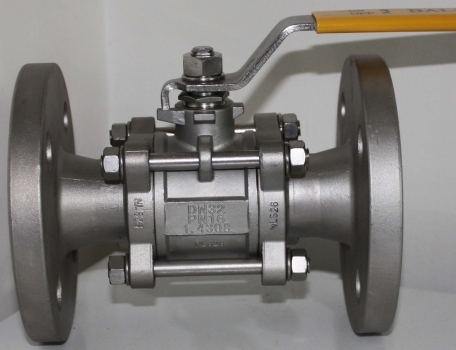

Q41F三片式法兰球阀选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。法兰连接球阀及对焊连接球阀适用于PN1.6～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。
三片式法兰球阀Q41F主要零件材料及连接尺寸：
|
序号NO.
|
零件名称
|
材质
|
|
|
不锈钢
|
碳钢
|
||
|
1
|
螺栓
|
不锈钢304
|
碳钢
|
|
2
|
弹簧垫圈
|
不锈钢304
|
不锈钢304
|
|
3
|
螺母
|
不锈钢304
|
碳钢
|
|
4
|
阀盖
|
不锈钢SS316
|
碳钢WCB
|
|
5
|
阀体
|
不锈钢SS316
|
碳钢WCB
|
|
6
|
球
|
不锈钢SS304
|
不锈钢CF8
|
|
7
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
8
|
阀杆
|
不锈钢SS316
|
不锈钢SS304
|
|
9
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
10
|
阀杆螺母
|
不锈钢SS316
|
不锈钢SS304
|
|
11
|
弹簧垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
12
|
螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
13
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
