品牌:安科
尺寸:15-200mm
起订:1台
供应:343台
发货:3天内

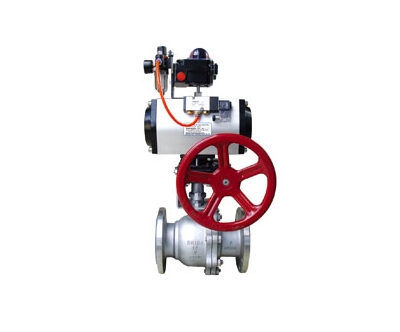

一、Q641F气动O型切断球阀产品概述
Q641F气动O型切断球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，与其它气动球阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平衡灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹药性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸价防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
二、Q641F气动O型切断球阀主要技术参数
|
公称通径DN（mm） |
50-200 |
||||||
|
公称压力PN(MPa) |
1.6 |
2.5 |
4.0 |
||||
|
公称压力 |
强度试验 |
2.4 |
3.8 |
6.4 |
|||
|
密封试验 |
1.8 |
2.8 |
4.4 |
||||
|
材料\材料代号 |
C |
P |
R |
||||
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|||
|
球体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
密封圈 |
增强聚四氟乙烯对位聚苯 |
||||||
|
填料 |
聚四氟乙烯、柔性石墨 |
||||||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|||
|
适用温度 |
-28℃～300℃ |
||||||
|
执行器 |
型号 |
GT或AW系列 |
|||||
|
气源压力 |
0.3-0.7MPa |
||||||
|
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
||
|
GBT/12237 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
|||
