品牌:安科
尺寸:50-2000mm
起订:1台
供应:213台
发货:3天内

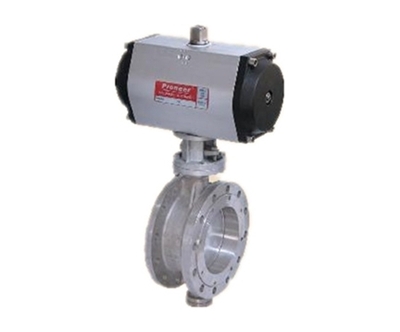

一、D673H气动对夹式硬密封蝶阀产品概述
D673H气动对夹式硬密封蝶阀结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。该阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。
二、D673H气动对夹式硬密封蝶阀主要特点
采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封处相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
其主要特点如下：
1、开启力矩小，灵活方便，省力节能；
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、D673H气动对夹式硬密封蝶阀主要技术参数
|
公称通径 |
DN(mm) |
50~1200 |
||||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
渗透率 |
<0.1×DNmm3/s(符合GB/T13927-92标准) |
|||||
|
适用温度 |
碳钢：-29℃~425℃?????? 不锈钢：-40℃~600℃ |
|||||
|
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等。 |
|||||
|
驱动形式 |
蜗杆蜗轮传动、气传动、电传动 |
|||||
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
轴承 |
奥氏体不锈钢、304氮化 |
|
填料 |
柔性石墨 |
