技术参数

阀体：

公称通径：DN40～400mm

公称压力：PN1.6,4.0,6.4MPa

连接形式：法兰式按JB/T78-59 JB79-59对夹式法兰连接

材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti

上阀盖：

常温型：-20～+200℃

散热型：+200～+450℃

压盖形式：螺栓压紧式

填料：V型聚四氟乙烯，柔性石墨，石棉纺织填料 HT200，ZG25，1Cr18Ni9Ti，衬橡胶，衬四氟乙烯

密封材料:不锈钢,橡胶,四氟乙烯 阀内组件：

阀芯形式：阀板

流量特性：等百分比特性或直线特性

材料：1Cr18Ni9Ti OCr18Ni12M02Ti

类型：可选FGV电子式角行程执行机构系列，浮点型，调节型可选。

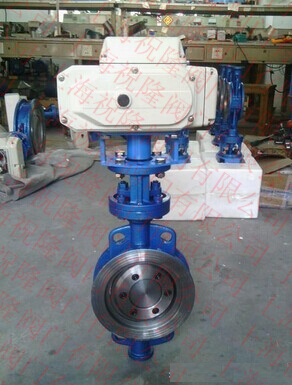

电动蝶阀基本特征

1、电动蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

2、电动蝶阀可以运送泥浆，在管道口积存液体*少。低压下，可以实现良好的密封。 调节性能好。

3、电动蝶阀蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。

4、电动蝶阀阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。

主要特点

1、小型轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，90度回转开启迅速。

3、操作扭矩小，省力轻巧。

4、流量特性趋於直线，调节性能好。

5、密封材料耐老化、耐腐蚀、可适用多种介质。被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中、作为调节和截止使用。

结构和工作原理

通常由角行程电动执行机构（0~90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。

根据动作模式分类有：开关型和调节型。

开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。

调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。
