品牌:台湾铁王阀门
起订:1台
供应:10000台
发货:3天内
购买咨询

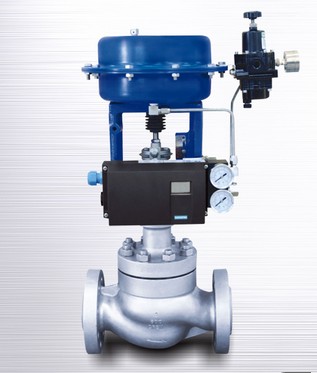

KA-10S/L套筒单座调节阀门
KA-10S/L套筒单座调节阀门是一种高性能的单座调节阀，适用于高压差产生闪蒸空化的场合，其中。N20-25适用于
液体压差超过3MPa的高压差场合。坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。阀体呈S流线型通道，压降损
失小，流量大、可调范围广。
调节阀配用多弹簧式薄膜执行机构、结构紧凑，输出力大。
技术参数和性能
阀内组件
阀芯型式 单座套筒式柱塞阀芯
流量特性 等百分比(%)和线性(L)(金属阀座)参考(图1)(图2)(图3)
套筒形式 分离式套筒
材 料 17-4PH,OCr17Ni12Mo2
304, 316, 304L, 316L
执行机构
型 式 HA多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙
弹簧范围 0.02-0.10, 0.08一0.24MPa
供气压力 0.14, 0.16, 0.28, 0.04 Mpa
气源接头 Rcl /4
环境温度 -30-+70℃
作用型式 气开式或气关式
附 件 定位器、手轮机构、阀位传送器等
备注:该阀也可配用VA5或VA6执行机构口
性 能
泄 漏 量 符合标准ANSI B16.1041V级，小于额定Cv的0.01%
回 差 3%(不带定位器)1%(带定位器)
线 性 ±5%（不带定位器)
±1% (带定位器)
备注:采用标准的V型型聚四氟乙烯填料
可调范围 50: 1 (Cv≥0.25)或30:1(Cv≤0.16)
