品牌:瑞奇阀门
执行器:380V/220V
密封:软密封/NBR
规格:DN20-DN1000
起订:11台
供应:3331台
发货:10天内
购买咨询

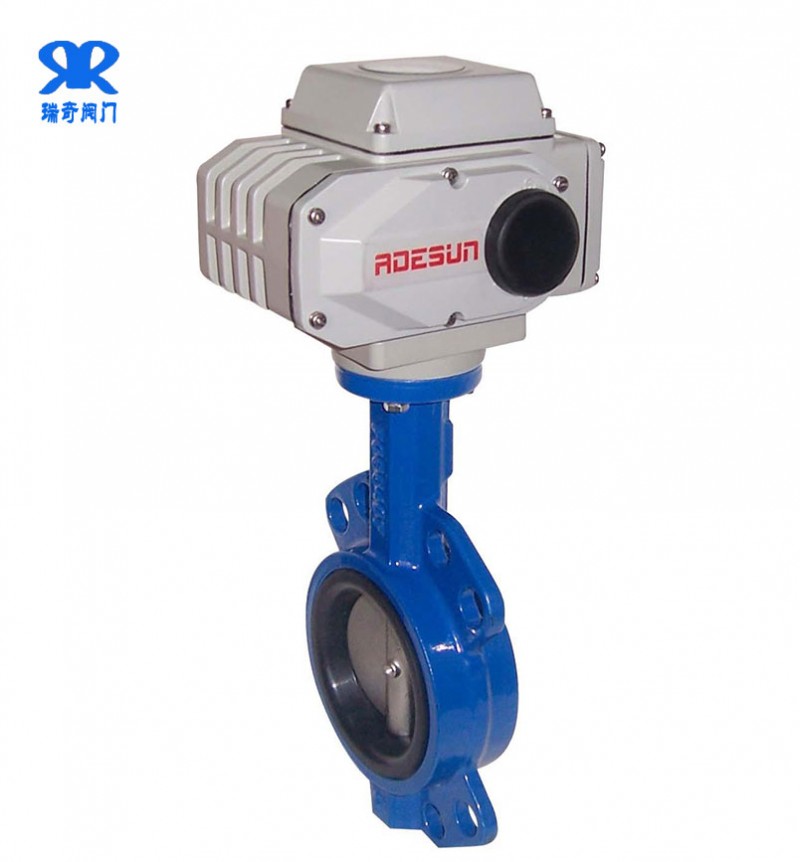

产品名称：电动蝶阀 适用温度：-40-120°
产品型号：D971X-10/16
驱动方式：手柄
公称通径：DN40-DN400
公称压力：1.0-1.6Map
适用介质：水、油、空气等
设计标准：根据客户需求定做
一、用途：
瑞奇手动对夹软密封对夹电动蝶阀D971X安装于给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。特别适用于双向密封和阀体易锈蚀场合。手动对夹蝶阀D71X是管线优先选用的常规蝶阀，结构简洁、流阻系数小，流量特性趋于直线，不会滞留杂物等。它既可做切断介质用，又可做调节介质的流量用。
二、特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
8、重量轻，安装方便，驱动扭矩较小。
9、蝶板于阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
10、蝶板外圆采用球面造型，提高了密封性能，延长了阀门的使用寿命。
11、阀体外表面喷涂环氧树脂，蝶板可根据用户要求喷涂覆层，如尼龙或F46类。
三、技术参数：
|
公称通经DN（mm)
|
50～2000
|
50～1600
|
|
|
公称压力PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
||
|
适用介质
|
水、污水、空气、天然气、油品及弱腐蚀性流体
|
||
|
泄漏率
|
符合GB/T13927-92标准
|
||
|
传动dunha驱动方式
|
蜗轮传动、电动、气动、液动
|
||
四、软密封对夹电动蝶阀零部件和材料
|
零件名称
|
材料
|
|
阀体
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
阀轴
|
2Cr13
|
|
密封圈
|
丁腈耐油橡胶
|
|
填料
|
柔性石墨
|
www.ruiqi-valve.com 瑞奇阀门注:按工况要求配置电动执行器和气动执行器 需要问我司技术人员按工矿要求配置
