品牌:DINTOR
原理结构:直动膜片型、先导膜片型、先导活塞型
流体范围:水
工作压力:膜片型0-0.8Mpa,蝶式活塞型0-180Mpa
起订:1台
供应:1000台
发货:5天内
购买咨询

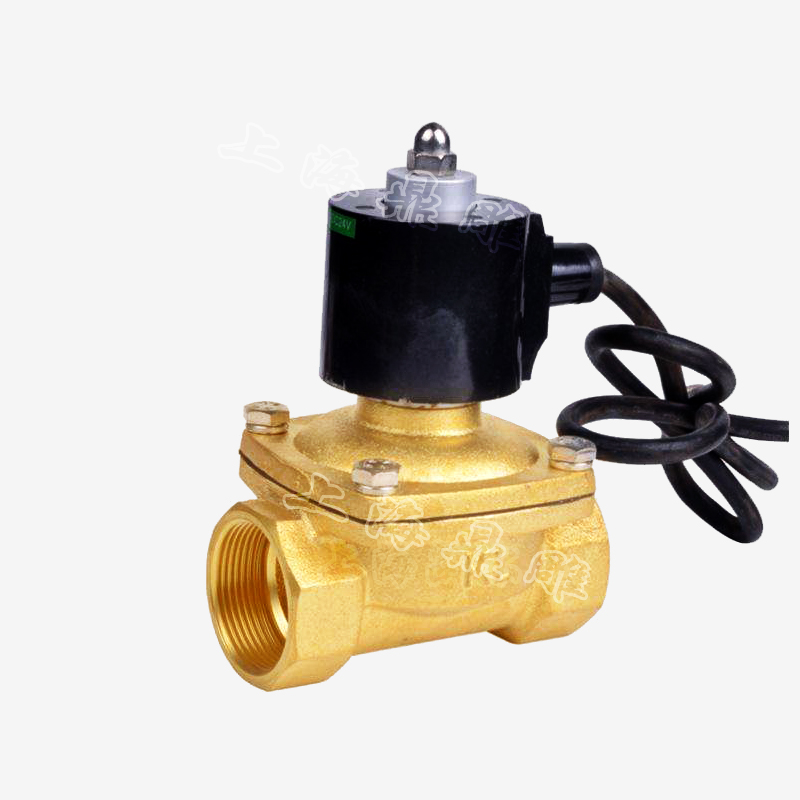

水景艺术、音乐喷泉、跑泉、跳泉、等各种喷泉及水下管路、潮湿环境管路控制，适应于江、河、湖、海及人工水池等水下环境使用。产品特点
欧标工艺 性能稳定 进口膜片 超长寿命
蝶式活塞 潜水更佳 多级密封 保护线圈
主要技术参数
原理结构：直动膜片型、先导膜片型、先导活塞型
流体范围：水
流体温度：-5℃~+50℃
工作压力：膜片型0-0.8Mpa,蝶式活塞型0-180Mpa
潜水深度：膜片型水下3M，蝶式活塞型水下100M
产品规格：膜片型DN10-150, 蝶式活塞型DN8-200（其他定制）
阀体材质：黄铜、304不锈钢
接口形式：螺纹式、法兰式
控制方式：常闭式
电气连接：浇封预埋式防水电缆线（线长度可定制）
防护等级：国际标准IP68
标准电压：AC220V、DC24V (其它可特制)
膜片型规格参数及安装尺寸(蝶式活塞型参数详见ZCD电磁阀)
| 型号规格 |
螺纹接口 [英寸] |
公称通径[mm] | 开关速度 | 工作压力[bar] | 螺纹式外形尺寸[mm] | 法兰式外形尺寸[mm] | |||
| L | H | L | H |
连体304法兰盘 （铜阀为镶嵌法兰） |
|||||
| ZQS10 | G3/8 | 15 | ≤0.1秒 |
0-6 0-8 |
68 | 116 | |||
| ZQS15 | G1/2 | 15 | 68 | 116 | |||||
| ZQS20 | G3/4 | 20 | 72 | 122 | |||||
| ZQS25 | G1 | 25 | 100 | 135 | 135 | 160 | 4-φ13.5*φ85 | ||
| ZQS32 | G1 1/4 | 34 | 110 | 150 | 151 | 210 | 4-φ17.5*φ100 | ||
| ZQS40 | G1 1/2 | 40 | ≤0.2秒 | 122 | 170 | 151 | 215 | 4-φ17.5*φ110 | |
| ZQS50 | G2 | 50 | 170 | 210 | 200 | 251 | 4-φ17.5*φ125 | ||
| ZQS65 | 65 | 0.5-6 | 255 | 280 | 4-φ17.5*φ145 | ||||
| ZQS80 | 80 | ≤1秒 | 275 | 300 | 8-φ17.5*φ160 | ||||
| ZQS100 | 100 | ≤1秒 | 0.5-6 | 320 | 350 | 8-φ17.5*φ180 | |||
| ZQS150 | 150 | ≤1秒 | 0.5-6 | 450 | 405 | 8-φ22*φ240 | |||
