品牌:瑞奇阀门
外表:喷漆、喷塑
内件:不锈钢球
规格:15-50
起订:1台
供应:1111台
发货:3天内

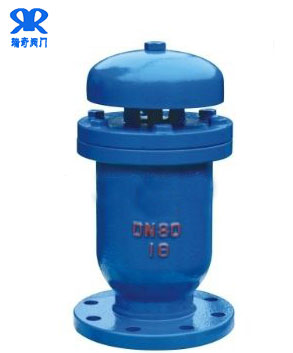

复合式双口排气阀FSP安装在输水管道口，用来排除管道内的气体，防止因集存气体而影响正常输水。当管道需要排空时，也可向管道内补入空气，加速排水同事保护薄壁钢管，不至于因真 空而变形。FSP-10复合式双口排气阀单浮球而起到浮球的作用，结构简单，体积小重量轻，约为旧式双口排气阀的二分之一，排气量大比旧式双口排气阀大一 倍。
一、FSP复合式双口排气阀运行原理：
1、在无水无压力情况下，浮子和阀瓣都降落在护筒里。当管道充水时，大量空气从大排气口排出。
2、空气将近排尽时，水开始进入阀门内将浮子浮起，浮子又将阀瓣托上去，堵住大排气口，制止水往外流出。
3、阀瓣堵住大排气口以后，只要管道里的水和气呈压力状态，阀瓣不会下落的。这时候如果管道里的空气在排气阀里积聚到一定量时，由于浮子的浮力减少而降落下来，空气从导杆的小排气孔排出去。空气排尽后，浮子又上升堵住小排气孔。
4、管道里产生负压时，阀瓣和浮子都被吸落下来，从大排气口大量补进空气。
二、FSP复合式双口排气阀性能参数：
|
公称压力 |
适用介质 |
介质温度 |
||
|
试验压力 |
密封 |
1.5MPa |
水 |
≤80℃ |
|
强度 |
1.5MPa |
|||
|
工作压力 |
1.0MPa |
|||
三、FSP复合式双口排气阀连接尺寸：
|
公称通径 |
B |
H |
D2 |
螺栓 |
重量 |
|||
|
（DN） |
D1 |
d |
d1 |
N |
（KG） |
|||
|
80 |
211 |
360 |
211 |
160 |
16 |
18 |
8 |
29 |
|
100 |
233 |
360 |
238 |
180 |
16 |
18 |
8 |
36 |
|
150 |
406 |
415 |
290 |
240 |
20 |
22 |
8 |
60 |
