品牌:上海典昭
阀体:铸铁
压力:PN10
介质:水
起订:1台
供应:1000台
发货:3天内

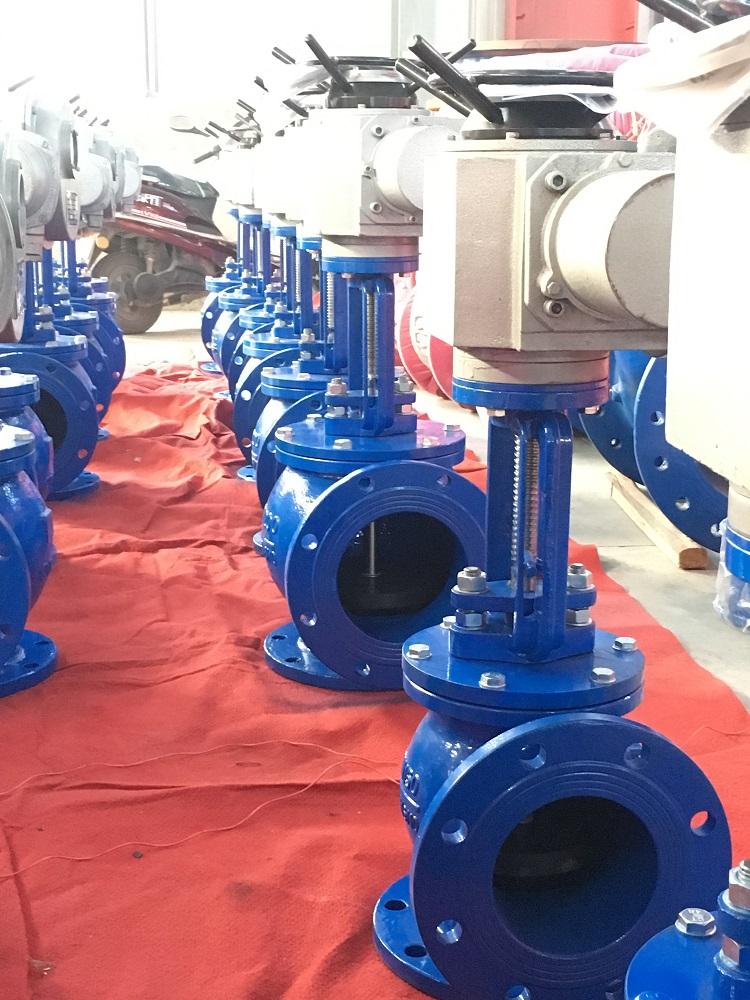

上海典昭SIGeval角式电动控制排泥阀用途：
1. 供介质为液、气的管路上作截流作用
2. 供各型净化设备及池子外部或管道上作于排泥、排泥用。
二、 SIGeval角式电动控制排泥阀工作原理及性能：
本产品由角式阀体，支架和电动头等三大部分组成，由电动头带动闸板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。
三、 J944X系列电动角式排泥阀技术参数：
压力等级：1.0MPa 1.6MPa
电动头电压：220V，380V订货时注明
阀体，支架材料：铸铁，球墨铸铁，WCB
阀杆材料：不锈钢
阀板材料：球墨铸铁，热合橡胶，WCB热合橡胶
法兰连接标准：GB/T 17241.6-98
试压标准：GB/T 13927-92
注：高度H如用户需要加高订货时注明，不注明按尺寸表中H供货
四、SIGeval角式电动控制排泥阀外形法院兰连接尺寸表：
|
公称通经 |
L1 |
L2 |
H |
D |
D1 |
Z-фd |
|
50 |
110 |
95 |
200 |
165 |
125 |
4-8 |
|
80 |
135 |
125 |
230 |
200 |
160 |
4-8 |
|
100 |
160 |
125 |
250 |
220 |
180 |
8-18 |
|
150 |
205 |
145 |
300 |
285 |
340 |
8-23 |
|
200 |
220 |
185 |
350 |
340 |
295 |
8-23 |
|
250 |
260 |
205 |
400 |
395 |
350 |
12-23 |
|
300 |
280 |
245 |
450 |
445 |
400 |
12-23 |
|
400 |
335 |
310 |
550 |
656 |
515 |
16-25 |
