品牌:美国威盾VTON
口径:DN15-DN300
压力:0-1.6Mpa
材质:碳钢、不锈钢
起订:1台
供应:100台
发货:3天内

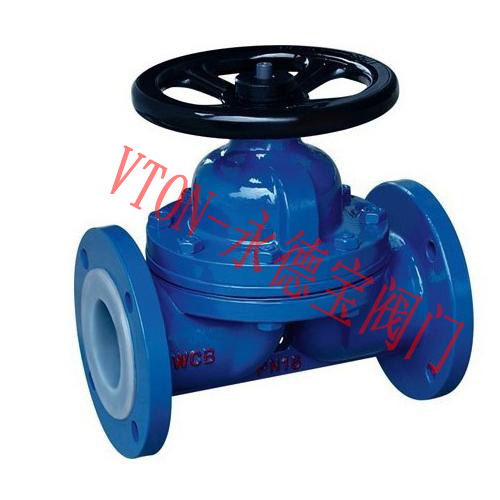

进口衬氟隔膜阀|进口全衬隔膜阀|进口内衬F46隔膜阀|进口手动直通式隔膜阀
品牌：美国威盾VTON
进口衬氟隔膜阀，Fluorine lined diaphragm valve，也叫衬四氟隔膜阀，全衬隔膜阀，F46隔膜阀，是指阀门内腔覆有可供选择的各种氟塑料, 表面均匀包覆一层FEP，PTFE，具有极高的化学稳定性,专用于控制各种非腐蚀性或强腐蚀性介质的阀门,是一种没有填料函的切断阀。应用在石油、化工、冶金、制药等工业部门的自动化控制系统中,适用于各种浓度的盐酸•硫酸•氢氟酸•王水•硝酸•有机酸•强碱•强氧化剂•浓稀酸交替•酸碱交替等强腐蚀性介质的流通和截断的阀门。
进口衬氟隔膜阀参数：
公称通径：DN15～-DN300
公称压力：0.6Mpa～1.6Mpa
适用温度：-30℃～150℃
适用介质：强酸碱及各种有机溶剂
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接
设计标准：GB/T 12239
结构长度：JB1688/GB12221
法兰标准：JB/T79-94；GB9113.1-26
检验试验：GB/T13927
进口衬氟隔膜阀特性：
①隔膜阀全开和关闭的位置行程设计的比较短，因此，隔膜的挠性应力减小，延长了隔膜的使用寿命；
②利用FEP(Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除"熔融碱金属、元素氟"外的各种强腐蚀性介质；
③复合式衬氟隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。

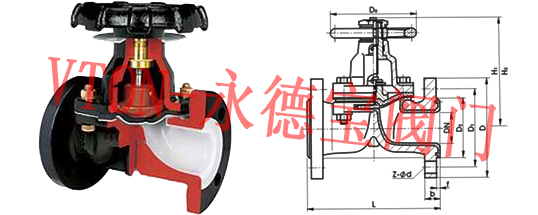

进口衬氟隔膜阀尺寸：
主要连接外形和尺寸 单位：mm
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
125 |
135 |
145 |
160 |
180 |
210 |
250 |
300 |
350 |
400 |
460 |
570 |
680 |
790 |
|
Do |
100 |
100 |
120 |
120 |
140 |
140 |
200 |
200 |
280 |
320 |
320 |
400 |
500 |
500 |
注：此外形尺寸为1.6Mpa压力隔膜阀，如需其他压力等级的尺寸图请联系威盾各代理商。
