多级降压调节阀是为高温、高压工况而设计的。阀体结构紧凑，流体通道呈流线型，在结构上还设有改善套筒周围流体平稳流动的导流翼，压降损失小，允许流通能力大，可调范围广。

阀芯在结构上采取了用较小的操作输出，得到对高压差进行控制的力平衡方式。调节阀配用 多弹簧式薄膜执行机构，结构小、输出力大。

其广泛适用于要求可动态稳定性好，噪音低，空化/闪蒸等，高温，高压或者高压差、流体控制条件下使用。

特点：

   它既具有执行机构的小型、轻巧的特点，又具使用面广、稳定性好、泄漏量小等特点，是石油化工、冶金等工业过程自动控制中使用较理想的气动调节阀产品之一。

·         基本参数

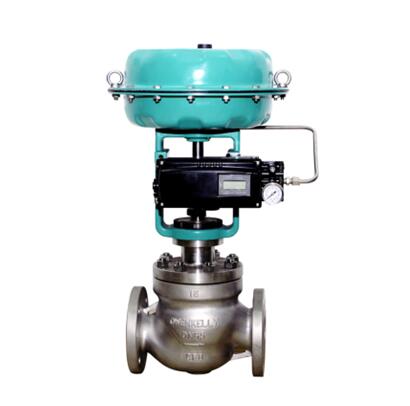

GV23P气动平衡笼式高压调节阀

控制方式：气动调节型
公称通径：DN40～300
压力等级：ANSI 900、1500、2500

注：DN250～300无ANSI2500
法兰标准：HG/T20592、GB/T9113、HG/T20615
DIN 2543-2545、ANSI　BI6.5
焊接连接：嵌接焊SW（40～50mm）
     　　　　对接焊BW（65～200mm）
弹簧范围：0.02～0.10，0.08～0.20,0.08～0.24MPa
供气动力：0.14，0.24，0.28MPa
气源接头：G1/4、NPT1/4
环境温度：－30～+70℃
阀作用形式：气开式、气关式
上 阀 盖：常温型（C）：－17～+230℃
     　     伸长∣型（E∣）：－45～－17℃  +230～+566℃
    　　  伸长‖型（E‖）：－100～－45℃
    　　  伸长III型（EIII）：－196～－100℃
压盖形式：螺栓压紧式
阀芯形式：笼式
快开特性：快开阀芯
附件（根据要求配置）：定位器，过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，气动加速器，保位阀和其他。
泄漏量：金属阀座：符合ANSI B16.104 IV级   小于额定的Cv的0.01%
     聚四氟乙烯阀座：符合标准ANSI B16.104 VI级，小于额定的Cv的10－7. 。
     司太莱堆焊阀座：小于额定的Cv的10－7.
回 差：带定位器：小于全行程1%
  　　  不带定位器：小于全行程3%
线 性：带定位器：±1%
   　　 不带定位器：±5%
备注：采用标准的V型聚四氟乙烯填料。
可调范围：50：1

·         部件材质

GV23P气动平衡笼式高压调节阀

部件材质

阀体材料： ASMT A216WCB 、A217 WC6、 A351 CF8、CF8M、CF3M铸钢（SCPH2)、铸铬钼钢（SCPH21）、不锈钢（SCS13A、SCS14A、SCS16A、SCS19A)等

阀芯材料： 不锈钢（SUS304、SUS316、SUS410、SUS440C、SUS630、SUS316L）、不锈钢堆焊斯太莱合金和其他耐腐蚀合金等

填   料：V型聚四氟乙烯填料，含浸聚四、氟乙烯石棉填料，石墨编织填料。

膜片材料：乙丙橡胶夹尼龙 丁睛橡胶夹尼龙

·         应用概述

GV23P气动平衡笼式高压调节阀

其广泛适用于要求可动态稳定性好，噪音低，空化/闪蒸等，高温，高压或者高压差、流体控制条件下使用。

是石油化工、冶金等工业过程自动控制中使用较理想的气动调节阀产品之一。

备注：以上设计特点、参数及材质应根据用户情况选择，请在订购前咨询欧文凯利公司。

Note:Above design feature.parameters and material should go in accordance with customers requirements.and please consult to Owen Kelly before order.
