采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。

本系列产品有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有等百分比、抛物线两种。

设计特点：
●阀芯采用上导向结构，结构紧凑，压降损失小，流量大；
●防尘圈可防止外界的灰尘等杂质进入填料函,破坏阀杆及填料表面,造成泄漏；
●调节精度高，调节性能好的特点；
●压盖长度等于阀的行程,外界的杂质始终不能进入填料函,保证填料腔始终清洁,密封稳定；
●配用多弹簧薄膜执行机构，其结构紧凑，输出力大；

·         基本参数

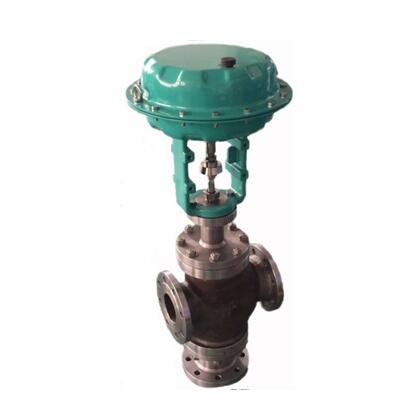

GV31P/32P气动三通调节阀

控制方式：三通合流型/分流型
公称通径：DN40～200（11/2″～8″）
压力等级：DIN PN16、PN40  ANSI 150、300
法兰标准：HG/T20592、GB/T9113
DIN 2543-2545、ANSI BI6.5
弹簧范围：0.02～0.10，0.04～0.20,0.08～0.24MPa
供气动力：0.14，0.24，0.28MPa
气源接头：G1/4、NPT1/4
环境温度：－30～+70℃
阀作用形式：气开式、气关式
上 阀 盖：常温型（C）：－17～+230℃
      伸长∣型（E∣）：－45～－17℃  +230～+566℃
压盖形式：螺栓压紧式
阀芯形式：V型缺口阀芯
附件（根据要求配置）：定位器，过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，气动加速器，保位阀和其他。
泄漏量：符合ANSI B16.104 IV级   小于额定的Cv的0.01%
回 差：带定位器：小于全行程1%
    不带定位器：小于全行程3%
线 性：带定位器：±1%
    不带定位器：±5%
备注：采用标准的V型聚四氟乙烯填料。
可调范围：50：1

·         部件材质

GV31P/32P气动三通调节阀

阀体材料： WCB 、WCC、WC9、WC6、CF8、CF8M
阀芯材料： 不锈钢（SUS304、SUS316、SUS410、SUS440C、SUS630、SUS316L）、不锈钢堆焊斯太莱合金和其他耐腐蚀合金等
填   料：V型聚四氟乙烯填料，含浸聚四、氟乙烯石棉填料，石墨编织填料。
膜片材料：乙丙橡胶夹尼龙 丁睛橡胶夹尼龙

·         应用概述

GV31P/32P气动三通调节阀

适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。

应用领域：航天、炼油、新能源、化工、冶金、电力、船舶、锅炉、水泥厂、造纸、生物、制药、食品等领域。
适用介质：气体、液体、水、油类、燃气、蒸汽、导热油等。

备注：以上设计特点、参数及材质应根据用户情况选择，请在订购关咨询欧文凯利公司。
Note:Above design feature.parameters and material should go in accordance with customers requirements.and please consult to Owen Kelly before order.
