电动笼式降噪调节阀能降低可压缩流体的噪音，为适应气体节流扩散与膨胀，阀笼上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型，还设有一个改善阀笼周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。
该电动调节阀结构紧凑，控制精度高，响应快，启闭灵活，其特有的柔性启动能极大的提高阀门寿命和关断性能。
电动阀作用型式可根据需要现场设定。
调节阀的泄漏量符合ANSI B16.104标准。产品符合JB/T7387-94标准。
· 基本参数

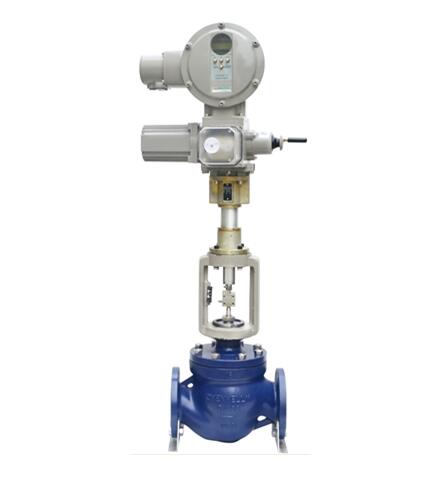

GV22E电动低噪音笼式调节阀
技术参数和性能:
型 式 直通双座铸造球型阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600
PN1.6、4.0、6.4MPa
连接型式 法兰连接密封面型式：FF、RF、RJ、TG、MFM
法兰标准：HG/T20592、HG/T20615、GB/T9113
ANSI B16.5-1981、HG20594-97、HG20618-97等
焊接连接：嵌接焊SW
上 阀 盖 常温型（P）：-17～＋230℃
伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃
伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围。
流量特性 等百分比特性（%CC）和线性特性（LCC）（金属阀座），参考流量特性曲线图
套筒形式 分离式套筒
型 式：智能电动执行机构、智能变频电动执行机构、普通型电动执行机构
输入信号：4～20mA DC
电源电压：220V AC，50Hz；380V AC，50/60Hz
环境温度：-25～＋70℃
泄漏量 金属阀座：小于阀额定容量的10-4，符合ANSI B16.104－1976 Ⅳ级
注：根据用户的要求，针对金属硬密封结构进行特殊设计，泄漏量可达到ＡＮＳＩ Ｂ１６．１０４－１９７６Ⅵ级
回 差：1.0%
基本误差：±0.75%、±1.0%
可调范围50∶1
· 部件材质
GV22E电动低噪音笼式调节阀
阀体材料：铸钢（SCPH2）、铸铬钼钢（SCPH21）、铸不锈钢（SCS13A、SCS14A、SCS16A、SCS19A)、钛、哈氏合金等耐腐蚀合金
阀芯材料：不锈钢（SUS304、SUS316、SUS410、SUS440C、SUS630、SUS316L)、不锈钢堆焊司太莱合金和其它耐腐蚀合金等
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯阀座处理选项：堆焊Ni.55、堆焊Ni.60、堆焊STL
· 应用概述
GV22E电动低噪音笼式调节阀
应用领域：炼油、能源、化工、钢铁、电力、船舶、锅炉、制药、烘干设备、水处理、造纸厂、暧通、环保、纺织印染、油气回收、聚合装置等；
适用介质：水、气体、油、蒸汽、导热油、化工原料等；
备注：以上设计特点、参数及材质应根据用户情况选择，请在订购前咨询欧文凯利公司。
Note:Above design feature.parameters and material should go in accordance with customers requirements.and please consult to Owen Kelly before order
