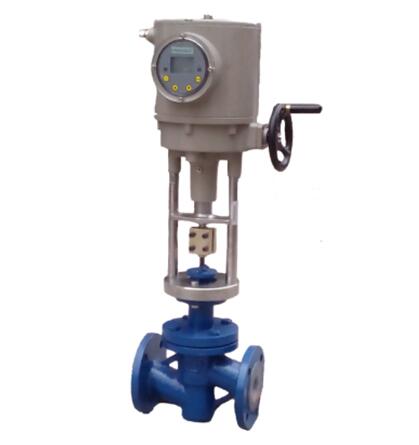

电动衬氟单座调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。

其结构紧凑，控制精度高，响应快，启闭灵活，其特有的柔性启动能极大的提高阀门寿命和关断性能。该电动阀作用形式可根据需求现场设定，广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

特点：

1 耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。

2 密封性能好。采用波纹管和填料双重密封，确保无外渗漏。

3 泄漏量小。由于阀芯、阀座采用软密封，故泄漏量低。

· 基本参数

GV15E电动衬氟单座调节阀

技术参数和性能

型　　式：直通单座球型阀

公称通径：G3/4″、20、25、32、40、50、65、80、100、150mm

公称压力：PN1.6MPa

法兰标准：HG/T20592  ANSI B16.5

法兰连接密封面型式：RF

工作温度：－40～＋120℃（衬F46）、－40～＋180℃（衬PFA）

压盖型式：螺栓压紧式

阀芯型式：单座柱塞型阀芯

流量特性：直线特性和等百分比特性

型　　式：智能电动执行机构、智能变频电动执行机构、普通型电动执行机构

输入信号：4～20mA DC

电源电压：220V AC，50Hz；380V AC，50/60Hz

环境温度：-25～＋70℃

泄 漏 量：小于阀额定容量的10-4

基本误差：小于全行程的1.0%

回 差：小于全行程的±1%

可调范围：30：1

· 部件材质

GV15E电动衬氟单座调节阀

部件材质

阀体材料： SCPH2衬F46、SCS13A衬F46、SCPH2衬PFA、SCS13A衬PFA

阀芯材料： SUS420衬F46、SUS304衬F46、SUS420衬PFA、SUS304衬PFA

阀座材料： SUS420衬F46、SUS304衬F46、SUS420衬PFA、SUS304衬PFA

填 料 ： V型聚四氟乙烯填料

阀芯阀座处理选项：堆焊Ni.55、堆焊Ni.60、堆焊STL

· 应用概述

GV15E电动衬氟单座调节阀

应用，控制精度高，响应快，启闭灵活，其特有的柔性启动能极大的提高阀门寿命和关断性能。该电动阀作用形式可根据需求现场设定，广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。；

备注：以上设计特点、参数及材质应根据用户情况选择，请在订购前咨询欧文凯利公司。

Note:Above design feature.parameters and material should go in accordance with customers requirements.and please consult to Owen Kelly before order.
