高性能蝶阀是吸收几种不同结构蝶阀优点的基础上设计而成的一种新型蝶阀，这种蝶阀的阀板密封面为一球弧面体，密封机构通过系统压力达到一种真正的动态密封，因此有优良的切断性能和耐久性能。其体积小、重量轻、制造范围大，易于维修保养。

双偏心原理：

##偏心：蝶板轴孔中心在平行于管道中心线的轴向位置上相对于蝶板上某一椭圆面的偏置。、

第二偏心：蝶板轴孔中心在垂直于管道中心线的径向位置上相对于蝶板上某一椭圆长轴中心线的偏置，产生凸轮效应，可消除80%转动范围内阀板与阀座的摩擦、接触。

特性：

·         采用双偏心结构设计原理。阀体与阀座连接部分为非金属弹性元件，消除弹性元件使用时间过长造成的弹性失效。

·         采用多层金属片密封结构和全金属密封结构实现了真正意义上的耐火功能。

·         双重安全结构，为防止因阀杆破损、飞出而造成的突发事故、在阀杆与阀板处设计了销轴连接，并且又设计了独特的组合防飞出的弹性夹持件。

·         高密封性填料结构设计，弹性夹持件出了阀杆防飞出功能外，还具有填料弹性补偿的功能。避免外漏的细节设计，可以保证蝶阀在石油、化工等各种领域中的有毒、有害介质管线中使用。

·         开启力矩小，轻巧方便，可以制造大口径。

设计特点：

■偏心结构 磨损小 密封性好。

■多层密封 硬密封 金属密封多种选择。

■具有耐高温 耐高压 耐腐蚀性能。

·         基本参数

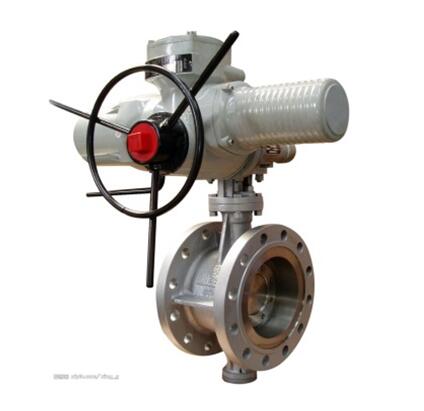

RD130P/E法兰式双偏心蝶阀

压力等级：DIN PN16～PN40Bar/ANSI Class150～300
设计标准：GB/T12237-1989
结构长度：GB/T12221-1989
法兰标准：GB/T9113.1(HG20592)、JB/T79.1、ANSI
检测与试验：GB/T13927-2008、GB/T4213-2008
防火设计：API607、AIP6FA
工作温度：-196～+566℃（可根据不同的阀体、阀座材质变化而定）
压力等级：PN16、25、40Bar/AMSEClass150LB、300LB
工作温度：-20～+160℃

连接方式：法兰式

流量特性：近似等百分比

回     差：小于全行程的1%

固有可调比：50:1

动作范围：0~90°

泄漏量 Q：软密封A级、VI级、硬密封D级、IV级（参照GB/T13927-2008、GB/T4213-2008）
执行机构类型：气动活塞执行机构、角行程电动执行机构
执行机构型号：气动：PA10 PA20    电动：ER-A  ER-B
压力或电源：气动：双作用4～7bar、单作用5～7bar 电动：220V AC、380V AC
接       口：气动：NPT1/4、NTP3/8、G1/4、G3/8  电动：NPT3/4、M20*1.5
作用形式：气动：单作用气关式——失气时阀位开（FO)、气开式——失气时阀位关（FC)
                            双作用气关式——失气时阀位保持（FL)、气开式——失气时阀位保持（FL)
                 电动：开关型：开关电源 调节阀开、阀关
                            调节型：输出4～20mA、DC模拟信号实现阀门的开度调节
环境温度：气动：-20～80℃、-45～60℃
                 电动：普通型-30～70℃、防爆型-20～40℃
附件选配：气动：电气定位器：输入信号4～20mA

                            DC防爆等级：普通型，隔爆型（Ex d II BT6/Ex d II CT6)、本安型
                 电动：防爆型；防爆形式：隔爆型；防爆等级：Ex d II BT3/T4
备      注：气动：电磁阀、回讯器（限位开关）、空气过滤减压阀、手轮机构等，执行机构具体参数请参照气动执行机构选配资料。
              电动：加执器：在潮湿的环境中起到干燥执行器内元件的作用。

·         部件材质

RD130P/E法兰式双偏心蝶阀

阀体材质：DIN  1.0619、1.4308、1.4408、1.4306、1.4404

ASTM  A216 WCB、A351-CF8、A351-CF8M、A351-CF3、A351-CF3M

阀板材质：DIN  1.0619、1.4308、1.4408、1.4306、1.4404

ASTM  A216 WCB、A351-CF8、A351-CF8M、A351-CF3、A351-CF3M

阀杆材质：DIN  1.4301、1.4401、1.4404

ASTM  A182-F304、A182-F316、A182-F316L

阀座材质：304、316、316L、多层混合弹性密封

填   料：PTFE、PPL、柔性石墨

·         应用概述

RD130P/E法兰式双偏心蝶阀

应用领域：炼油、能源、化工、钢铁、冶金、电力、船舶、锅炉、制药、天然气、水处理、造纸厂、环保。高密封性填料结构设计，弹性夹持件出了阀杆防飞出功能外，还具有填料弹性补偿的功能。避免外漏的细节设计，可以保证蝶阀在石油、化工等各种领域中的有毒、有害介质管线中使用。

适用介质：水、蒸汽、气、油品、硝酸、氧化性介质、尿素等介质。

备注：以上设计特点、参数及材质应根据用户情况选择，请在订购前咨询欧文凯利公司。

Note:Above design feature.parameters and material should go in accordance with customers requirements.and please consult to Owen Kelly before order.
