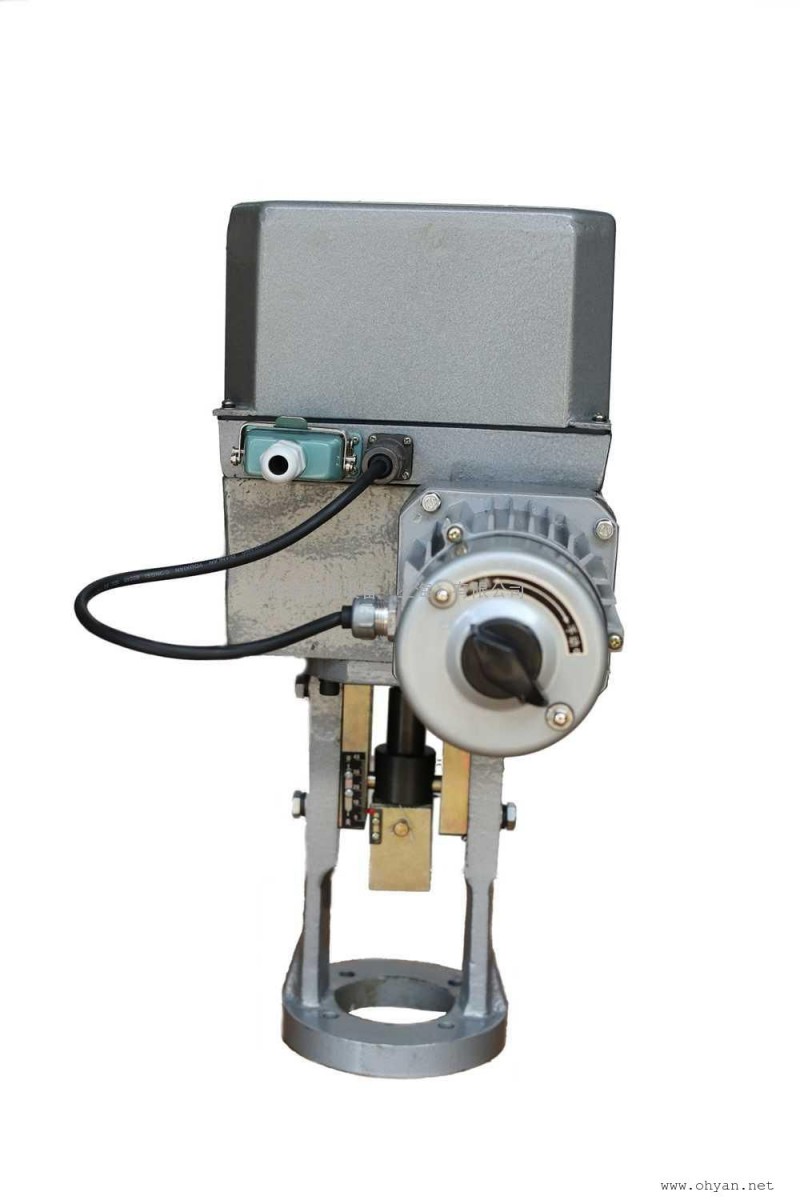

DKZ-510C-X 直行程阀门电动装置
DKZ 电动执行机构产品概述：
DKZ 电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用。DKZ 电动执行机构以220V电源为动力，接受统一的标准信号4-20mmA.DC,将此转变成与输入信号相对应的出轴直线位移，自动地操纵调节阀或其它终端机构等完成自动调节任务，或者配用电动操作器实行手动遥控。广泛地用于发电厂、钢铁、石油、化工、轻工等工业部门的调节系统中。
主要技术参数：
反馈信号：4-20mA D.C或0-10mA D.C
输入电阻：Ⅲ250ΩⅡ200Ω
输入通道：3个
电源电压：220V +10%/-15% 50HZ±1%
使用环境温度：-25～＋70 oC
|
项目名称 |
DKZ标准型(不带H) |
DKZ户外型(带H) |
|
|
控制机构 |
输入信号 |
无 |
|
|
反馈信号 |
0—10mAdc 4—20mAdc |
||
|
死区 |
0．4％—3％ |
0．4％—3％ |
|
|
基本误差 |
±2．5％ |
±2．5％ |
|
|
回差 |
≤1．5％ |
≤1．5％ |
|
|
限位 |
开侧/闭侧 |
开侧/闭侧 |
|
|
开度检测 |
精密导电塑料电位器 |
精密导电塑料电位器 |
|
|
动力 |
动力 |
220V/50Hz |
220V/50Hz |
|
驱动电机 |
伺服电机 |
伺服电机 |
|
|
附属机构 |
加热器 |
选择件 |
选择件 |
|
手动机构 |
手轮 |
手轮 |
|
|
安装条件 |
环境温度 |
无加热器—25℃～+70℃ |
无加热器—25℃～+70℃ |
|
相对湿度 |
<95％ |
<95％ |
|
|
环境气体 |
无腐蚀性气体 |
无腐蚀性气体 |
|
|
接线口 |
十四线插头 |
接线柱 |
|
|
防护等级 |
|
IP65 |
|
DKZ 电动执行机构型号规格
|
型号 |
额定负载 |
额定行程 |
全行程时间 |
额定电流 |
质量 |
|
(N) |
(mm) |
(S) |
(A) |
(Kg) |
|
|
DKZ-310(H) |
4000 |
10 |
8 |
0.65 |
50 |
|
16 |
125 |
||||
|
25 |
20 |
||||
|
30 |
24 |
||||
|
DKZ-410(H) |
6400 |
18 |
16 |
0.65 |
50 |
|
30 |
24 |
||||
|
40 |
32 |
||||
|
60 |
50 |
||||
|
DKZ-510(H) |
16000 |
30 |
16 |
1.5 |
95 |
|
50 |
30 |
||||
|
60 |
40 |
||||
|
100 |
60 |
||||
|
DKZ-610(H) |
25000 |
30 |
16 |
2.5 |
110 |
|
50 |
30 |
||||
|
60 |
40 |
||||
|
100 |
60 |
