GAMX-2011模块说明书

一、 特点：

1． 输入电流4-20mADC输入阻抗250欧姆

2． 输出电流4－20mADC输出负载270欧姆

3． 内置电子刹车，防机械惰走

4． 输入断信号执行器保持原位（特殊要求开阀或关阀）

5． 无触点功率输出AC220V

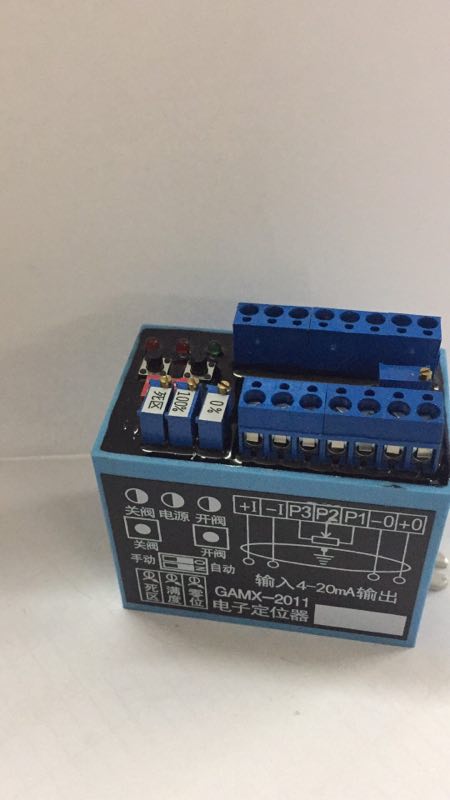

二、GAMX－2011电子定位器引出端子图

外形尺寸：66×40×64mm

三、 调试方法

1、 按电路图将定位器与执行器连接，并确认无误。

接通220V电源，定位器电源指示灯亮，将拨码拨到OFF，转入手动操作，按关阀按键执行器向关向运行，关向指示灯亮（红），全关到位后，旋转零位电位器使阀位输出为4mA；按开阀按键执行器向开向运行，全开到位后，旋转满度电位器使阀位输出为20mA。再反复运行执行器全关和全开并调节零位和满度电位器，直至全关对应阀位输出4mA，全开对应阀位输出20mA，手动调试结束，##将拨码开关拨到自动，定位器转入自动状态，电位器跟踪输入信号，如有震荡可适当调整死区电位器。
