品牌:般德阀门
压力:低压
材质:球铁
标准:国标
起订:1台
供应:9999台
发货:10天内

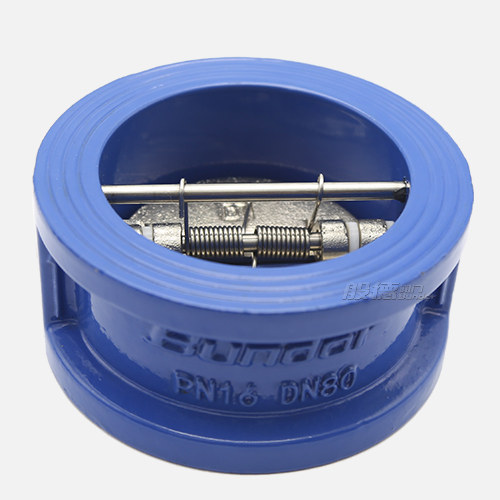

般德DH77X-16蝶形对夹止回阀
一、DH77X-16蝶形对夹止回阀--概述
DH77X-16蝶形对夹止回阀适用于高层建筑给水管网，有一定化学腐蚀性介质管网、安装空间有限制的管网，还适用于污水管网。
二、DH77X-16蝶形对夹止回阀--特点
1、密封阀座采用多条窄带设计，阀座直接硫化到阀体上，使密封可靠性大大提高，达到完全密封，实现零泄漏。
2、结构性能安全可靠，抗干扰性强，关闭速度快，水头损失小。
3、结构长度短，刚性好，安装方便。
4、主要零部件材质可选范围宽，使用介质范围广。
三、DH77X-16蝶形对夹止回阀--主要技术参数
|
型号 |
公称压力 |
试验压力PS(MPa) |
工作温度 |
适用介质 |
|
|
PN(MPa) |
壳体 |
密封 |
|||
|
H77H |
1.0 |
1.5 |
1.1 |
软密封： |
水、油品 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
|
4.0 |
6.0 |
4.4 |
|||
|
6.4 |
9.6 |
7.0 |
|||
四、DH77X-16蝶形对夹止回阀--主要零件材料
|
零件名称 |
材 料 |
||||
|
H77X-10C |
H77H-16C |
H77Y-25I |
H77W-25C |
H77W-16P |
|
|
阀体、蝶板 |
铸钢WCB |
铬钼钢 |
铸钢WCB |
lCrl8Ni9Ti |
|
|
阀杆 |
2Crl3 |
lCrl8N19Tl |
20r13 |
||
|
阀体密封副 |
橡胶 |
堆焊D507Mo |
堆焊硬质合金 |
WCB |
lCrl8Ni9Ti |
|
助关弹簧 |
lCrl8N19Ti |
耐热合金 |
1Crl8Ni9Ti |
||
