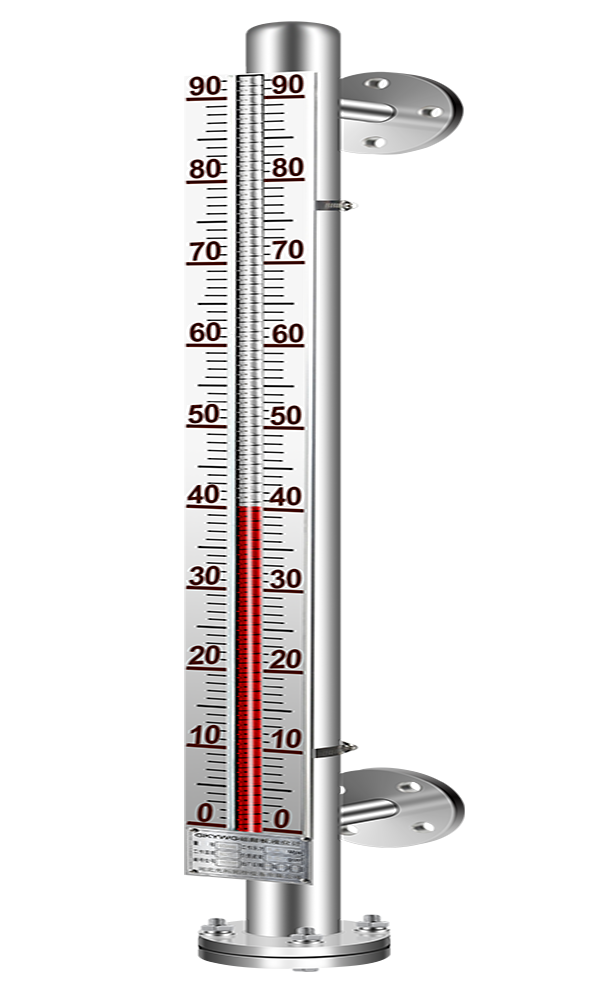

GKYWG-57磁翻板液位计是基于磁耦合原理创新设计的直读式液位仪表，又被称为磁翻柱液位计或磁翻板液位计。适用于敞开或密闭容器内的液位或界位的测量。根据现行《石油化工储运系统罐区设计规范》SH/T 3007 第6.3.2条“压力储罐液位测量应设一套远传仪表和一套就地指示仪表，就地指示仪表不应选用玻璃板液位计。”的要求，磁翻板液位计已经替代玻璃板液位计，成为液位就地指示仪表的##选择。
磁翻板液位计产品结构合理，显示直观、清晰，并可以选装液位变送器、液位开关实现信号远传功能。该产品已经广泛应用于石油，化工，电力，冶金，食品，制药，造纸，水处理等行业的液位测量与液位过程控制中。
（1）测量原理
磁翻板液位计是以磁性浮子为测量元件。当储罐内液位发生变化时，会使带有##磁钢的浮子跟随液位移动。浮子的移动将液位变化通过磁性耦合原理线性的传递给指示器中的磁翻柱（板），磁翻柱（板）经过180°旋转使指示颜色发生变化，从而达到指示储罐内液位的目的。
（2）产品特点
◎结构简单、运行稳定
◎显示直观、清晰
◎介质与指示器、远传单元密闭隔离
◎可选装液位变送器或液位开关
◎可选装阻尼装置，在进料或排空时避免损伤浮子
◎可用于腐蚀、有毒、易燃易爆等危险场所
（3）安装形式
磁翻板液位计有多种安装形式满足用户需求，主要安装形式包括：侧装式、顶装式等。
侧装式 顶装式
测量管顶部结构形式 测量管底部结构形式
（4）主要技术参数
|
测量范围：300～6000mm范围内任意选择 |
|
超过6000mm时，连接段采用法兰连接 |
|
指示精度：±10mm |
|
介质密度：≥0.5g/cm3 |
|
密 度 差：≥0.15g/cm3 |
|
介质温度：-40～80℃；-40～180℃；-180～400℃ 用户可选择 |
|
粘 度：≤5000 mPa·s |
|
公称压力：PN1.6～ PN160 MPa |
|
接液材质：304、316L不锈钢、Ti、HC、内衬PTFE或按用户要求 |
|
法兰标准：符合HG/T 20592、 HG/T 20615等行业及国家现行标准 |
|
防护等级：IP65、IP68(玻璃管指示器) |
（5）远传单元
* 远传信号变送器检测形式
远传信号变送器包括干簧电阻式液位变送器和磁致伸缩液位变送器两种形式。
* 干簧电阻式液位变送器
远传单元捆绑于测量筒体外侧，当储罐内液位发生变化时，会使带有##磁钢的浮子跟随液位移动。浮子移动使对应液位值的干簧管受到浮子磁场的作用闭合，阻值及电流发生变化，通过模电转换电路输出4～20mA信号，从而实现液位信号远传的目的。在防爆场合应用时，干簧电阻式液位变送器选用隔爆型壳体。
干簧电阻式液位变送器检测原理
|
干簧电阻式液位变送器技术参数 |
|
输出信号： 4～20mA DC/HART |
|
供电电源： 24V DC |
|
负载阻抗： 500Ω(DC24V供电时) |
|
测量精度： ±10mm |
|
电气接口： M20×1.5(F) 或按用户要求 |
|
防护等级： IP67 |
|
防爆形式： 隔爆型 Ex dⅡCT3～T6、本安型Ex iaⅡC T3～T6 |
|
环境温度： -40～80℃ |
