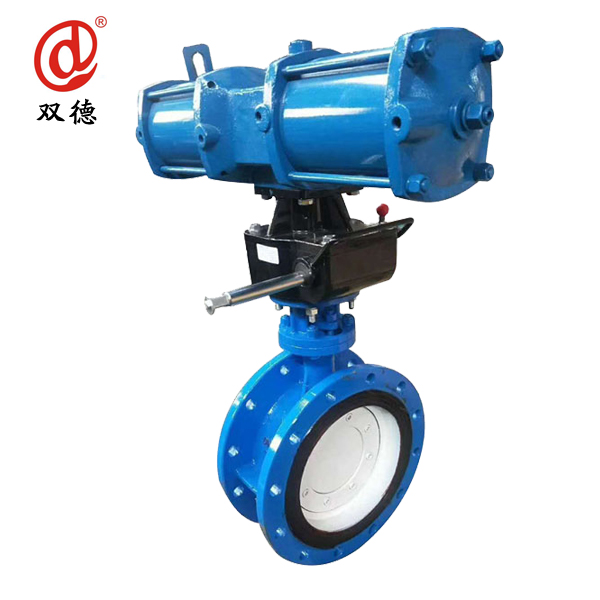

气动蝶阀-D643H产品简介：
气动蝶阀-D643H广泛应用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。主要特点为：设计新颖、合理，结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。气动阀门可以任何位置安装、维修方便。
气动蝶阀-D643H特点:
1. 本阀采用三偏心密封结构，阀座于蝶板几乎无磨损，具有越关越紧的密封功能。
2. 密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。
3. 蝶板密封面才用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4. 大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5. 本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6. 驱动位置可以多工位（旋转90°或180°）安装，便于用户使用。
气动蝶阀-D643H标准：
|
设计标准 |
GB/T12238-1989 |
|
法兰连接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
|
结构长度 |
GB/T12221-1989 |
|
压力试验 |
GB/T13927-2000；JB/T9092-1999 |
气动蝶阀-D643H 主要参数：
|
公称通径(DN |
50～2000 |
|
|
工作压力（MPa） |
0.25～4.0 |
|
|
适用温度（℃） |
碳钢：-29℃～425℃；不锈钢：-40℃～650℃ |
|
|
适用介质 |
水、空气、天然气、油品、弱腐蚀性流体 |
|
|
材料 |
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
|
密封圈 |
不锈钢、聚内脂、抗磨材料 |
|
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
|
填料 |
柔性石墨 |
|
气动蝶阀-D643H 在使用过程中仍然存在以下几个问题：
一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。
二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。
三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。
气动蝶阀-D643H 订货须知：
一、①气动蝶阀-D643H 产品名称与型号、气动蝶阀-D643H 口径、是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气动蝶阀-D643H 型号，请按气动蝶阀-D643H 型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
