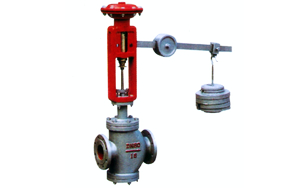

直接作用压力调节阀,ZMHN重锤式压力调节阀是一种*老式的笨重的自力式阀结构。它利用阀前后压力差作为信号源，并通过可设定的重锤重力进行调节控制，不需要外加能源，可应用于稳压要求不高的场合。
优化考虑
直接作用压力调节阀,ZMHN重锤式压力调节阀工作原理
（1）作阀后压力调节阀时的工作原理：
阀后式直接作用压力调节的调节信号，由阀后管道内取得，它随着作用在膜室上被调压力的增加，在克服了重锤所产生的力后，阀芯向下移动，逐渐与阀座闭合，使流通截面减小，直到阀后压力等于给定值为止；反之，随着作用在膜室上被调压力的减小，阀芯向上运动，流通截面增加，直到被调压力等于给定值为止。
（2）作阀前压力调节阀时的工作原理：
阀前式直接作用压力调节阀的调节信号，由阀前管道内取得，它随着作用在膜室上被调压力的增加，在克服了重锤所产生的力后，阀芯向下移动，逐渐离开阀座，使流通截面增加，直到阀前压力下降到给定值为止；反之，当膜室上压力减小时，重锤所产生的力使阀芯上升，逐渐与阀座闭合，使流通截面减小，直到阀前压力升高到给定值为止。
直接作用压力调节阀,ZMHN重锤式压力调节阀主要技术参数
| 主要技术参数与性能指标 | ||||||||||
| 公称通径（mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数（Kv) | 12 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 流量特性 | 快开 | |||||||||
| 公称压力PN(MPa) | 1.6，40 | |||||||||
| 行程L(mm) | 4 | 7 | 10 | 13 | 19 | 28 | ||||
| 作用方式 | 阀前式，阀后式 | |||||||||
| 适用温度（℃） | -20~220℃ | |||||||||
| 泄漏量 | 10-3×阀的额定容量 | |||||||||
| 设定值偏差 | ±12% | |||||||||
直接作用压力调节阀,ZMHN重锤式压力调节阀性能参数
