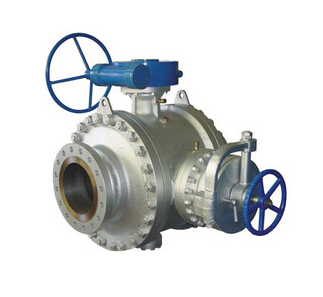

一、产品概述：
石油和天然气的##运输方式是管线运输，为了确保管线运输的高效和畅通，必须使用清管装置定期对管道进行清扫。传统的清管装置由发射（或接收）的筒体、阀门进出管线、放空及排放管线组成，整套装置需要专门设计和制造，投资和维护费用高，占地面积大，操作复杂。20世纪90年代初，国外一些公司相继研制开发了一种可以作为清管器发射的接收装置的新型阀门——装弹机构（Pipe internal cartridge-PIC）阀门，这种阀式清管器发射接收装置简称清管阀。清管阀具备了传统的清管装置功能，以其占地面积小和操作简单等突出优点而得到广泛应用。能够完全替代传统使用的以清管器收发筒为核心复杂的清管发射和接收装置，使管输系统得到简化。
清管阀的主要用途有：1、新管线投产前，清除管内各种残留物使管线畅通无阻。2、新管线内壁除锈和防腐层涂敷。3、对已投产管线做定期的油管刮腊，气管除水，以便长期保持有效输送能力。4、同一管道内输送不同种类介质的隔离和置换。
二、工作原理：
清管阀是在T型三通固定式球阀结构基础上改型和增加功能后设计而成的新型阀门。清扫管线时，将清管器置入清管阀的球体内腔，通过球体在相互垂直的三通阀体内，作90°旋转运动。当球体通道和管线通道在同一轴线时，清管器在管道内流体压力作用下，从一个清管阀发射，到另一个清管阀被挡条挡住并取出。清管阀的使用必须是成对的，其一发射，其二接收。
三、产品类型：
A型：
A型（PC型）清管阀是清扫管道用的标准型清管阀。它的球孔面积比通道面积大25%，以保证清管作业过程中输送介质持续流动。
B型：
B型（PB型）清管阀是一种带内旁通的清管阀，在球体上垂直于球孔方向开设两个通道，其通流面积约为管线面积的25%。这种结构保证在发射或接收清管器时清管阀也不会发生断流。B型清管阀不能当作截断阀使用。
C型：
C型（PS型）清管阀是隔离和按序输送介质用的清管阀。球孔面积比管线通流面积约大3%，并且在接收用清管阀的球孔内有一附加密封，保证清管器到达接收用清管阀时形成密封，获得理想的隔离效果。
四、结构特点：
清管阀的结构特征是在固定球阀结构原理基础上改型和增加功能后创新设计的新型阀门。完全继承了两位截断式球阀的性能的特点,通过球芯的90度回转实现阀门的启闭,便于设计成双阻与排放使阀门在全开的情况下都可以排放体腔内的介质,这种功能是清管阀所必须的。
阀体的侧面开设支管，该支管中心与管线中心垂直相交。支管上安装快开盲板和放空阀，使清管器能够方便送入清管阀或从清管阀中取出，球体通孔直径更大，通孔的一端设置能够阻碍清管器通过而又允许介质通过的挡条。
主要结构形式有三段式和上装式
1、 三段式
三段式清管阀（图2）阀体由主阀体和左右相同的两件端阀体组成，阀门沿阀杆中心线完全对称，结构紧凑，外形线条流畅美观，密封性能好，制造装配工艺性好，安装及调试方便。三段式阀体具有良好的抗外应力特性，可制造成高压力级、大口径。
2、 整体式
整体式清管阀（图3）阀体为整体铸（锻）造，其上部设有阀盖，球体、密封圈和阀座等，阀内件均从阀体顶部装入。阀门在检修和更换座时，不必将整台清管阀从管线上拆下，仅打开阀盖，将球体和阀座取出即可，可实现在管线上维修，这是整体式清管阀的*突出优点。由于阀体为整体，阀体和阀盖体积大、质量大，难以制成大口径，阀门成本高。
五、结构简图:
1、 蜗轮手轮
2、 注脂接头
3、 快开门手轮
4、 快开门挡板
5、 内六角螺栓
6、 安全挡板
7、 快开门
8、 O型圈
9、 排空阀
10、手柄
六、标准规范:
基本设计规范 ANSI B16.34、 API6D
结构长度 Q/LX10-2005
法兰标准 GB9113 JB/T79 ANSI B16.5
材料 ASTM GB
检验与试验 JB/T9092 API6D API598
七、产品材料：
阀门针对油气输送工况主体材料采用碳钢和低温钢，并分为普通和抗硫系列。抗硫阀门符合NACE MRO1-75的规定。碳钢系列适用温度为
-29~121℃，低温钢系列适用温度为-46~121℃。
