品牌:冠霖
DN50-DN2000:6/10/16/25/40
2"-60":150/300/600LBS
发货:3天内
产品简介

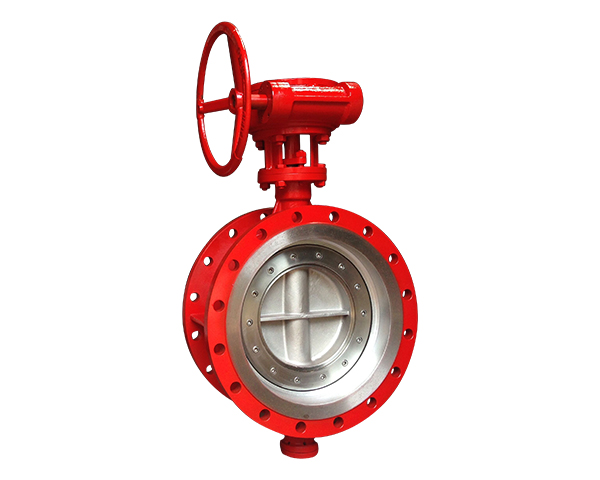

美标蝶阀，美标双法兰蝶阀，美标双法兰硬密封蝶阀，该系列蝶阀是我公司工程技术人员在德国MAK公司产品的基础上研制开发的新一代蝶阀产品，产品性能已处于国内外先进水平、广泛适用于治金、石油、化工、电力、市政建设等工业管道上作截断或调节介质流量用。
产品主要特点如下：
1.结构尺寸短、体积小、重量轻、操作轻便。
2.蝶板采用桁架结构，蝶板强度高、过流面积大、流阻小、节省能源。
3.本蝶阀在双偏心的基础上设计了角偏心（第三偏心）、充分利用凸轮效应，实现了阀门开启时阀座和密封圈瞬时分离，消除了密封副摩擦磨损。
4.蝶阀阀座表面按不同的要求堆焊相应的耐温、耐腐蚀合金材料，密封圈由多层次不锈钢片组成。在并闭转矩的作用下，弹性密封圈与阀体阀座之间的接触角产生轻微的契块效应，使得密封圈发生柔动和径向压缩使得阀座360度周圈均匀密封比压，从而实现小的转矩实现小严密的关闭。
D343H-150/300/600LB采用标准
法兰连接尺寸：ANSI B16.5-92
结构长度：API609-89
压力试验：API598-94
D343H-150/300/600LB主要技术参数
|
公称通径 |
DN（in) |
2"-36" |
2"-36" |
|
公称压力 |
PN(Mpa) |
150Lb |
300Lb |
|
实验压力Ps(Mpa) |
强度实验 |
3.0 |
7.5 |
|
密封试验 |
2.2 |
5.5 |
|
|
适用介质 |
水、蒸汽、油品、酸碱类、海水等 |
|
|
|
适用温度 |
-40～425℃ |
||
D343H-150/300/600LB主要零部件材料
|
名称 |
材料 |
|
阀体 |
WCB、CF8、CF8M |
|
阀板 |
WCB、CF8、CF8M |
|
阀杆 |
304、316、ICr13 |
|
密封圈 |
316、304 |
|
填料 |
柔性石墨，氟塑料 |
型号编制说明
|
阀门类型 |
驱动方式 |
密封面材料 |
主体材料 |
结构形式 |
|
蝶阀 |
3=手动 |
H=不锈钢 |
C=WCB，P=304 |
W=对夹式 |
|
6=气动 |
F=凸耳式 |
|||
|
F=PFFE |
R=CF8M |
|||
|
9=电动 |
L=双法兰式 |
|||
