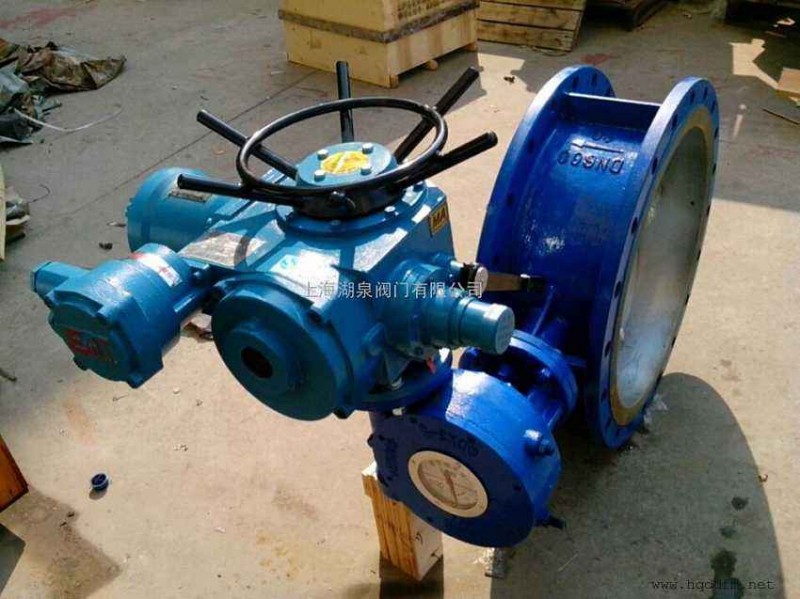

一、防爆电动蝶阀 产品特点

1、主要结构由型防爆电动执行器和阀门连接，电压AC220V或AC380V，适用于易燃易爆场合。也可输入4-20mADC信号及电源控制阀门的开度，实现对压力、流量、温度、液位等参数的调节。
2、阀门采用中线型结构无偏心设计，具有显著的操作扭矩低的特征，配置电动装置时的经济性显著；采用衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数极低，阀门使用寿命较长；阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小；独特设计的模压橡胶阀座具有##的均衡性和支撑性，有效避免受力不均造成的对橡胶的破坏，阀门处全关位置时，橡胶处于的压缩状态以保持零泄漏。
3、阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层，涂层具有较高的耐腐蚀性能，与球墨铸铁基体具有极高的结合强度，涂层度为0.2—0.5mm。
小

二、防爆电动蝶阀 主要技术参数

公称通径    DN(mm)    50～600
公称压力    PN(MPa)    1.0    1.6
试验压力(MPa)    强度试验    1.5    2.4
密封试验（水）    1.1    1.76
密封试验（气）

0.6
泄 漏 量    A级（零泄漏）
连接方式    对夹、法兰
可选配蝶阀    法兰偏心软密封蝶阀、中线法兰蝶阀、衬氟蝶阀、对夹硬密封蝶阀、
法兰硬密封蝶阀、通风蝶阀
设计标准    JB/T8527 GB121238
法兰连接尺寸    JB/T74-90   GB9113.1-9113.26
压 力 试 验    GB／T 13927
适用介质    易燃易爆的气体、液体、粉尘等介质
适用温度    -29℃—550℃
驱动方式    电    动
电动执行器    ZTHQ型、DZW型、用户指定产品
防护等级    IP54/IP67/IP68
防爆等级    EX DIIBT4
控制形式    开关型/模拟量调节型
电   压    AC220V/AC380V

三、 主要零件材质

零件名称    材料
阀 体    灰铸铁、球墨铸铁、铸钢、不锈钢
蝶 板    QT400、铝青铜、尼龙11、不锈钢
密 封 圈    NBR丁晴橡胶、EPDM乙丙橡胶、PTFE、F46、不锈钢合金
阀 杆    2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH
