品牌:德特森牌球阀
电动球阀:Q941F4-16C
衬氟球阀:Q941F4-16C
全衬氟球阀:Q941F4-16C
起订:1套
供应:1000套
发货:3天内
一、产品概述

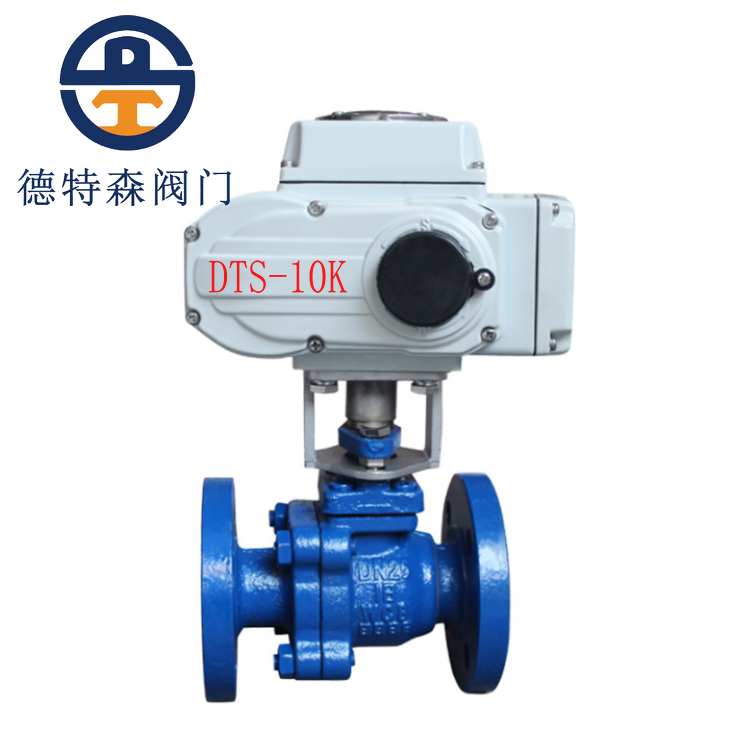

Q941F4电动衬氟球阀是由DSR系列电动执行机构和法兰连接直通两分式铸造衬氟浮动球阀组成，衬氟球阀旋转90°即可全关全开，与相同规格的闸阀和截止阀比较，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。
Q941F4电动衬氟球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高，使用温度能达到-200~180℃，广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果*明显，其电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及380VAC电源即可控制运转，具有连线简单、结构紧凑、动作稳定可靠等优点。
二、主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|||||
|
Q941F4-Z |
Q941F4-C |
Q941F4-P |
Q941F4-R |
Q941F4-PL |
Q941F4-RL |
||
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球体/阀杆 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
内衬材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃) |
|||||
|
4 |
填料压盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
|
7 |
紧固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
