LXQ消谐和二次消谐有什么区别_ 一次消谐器现场接线图

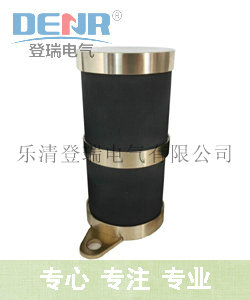

LXQ-6,LXQ-10型铜材一次消谐器产品特点
1.消除或泪尼由电压互感器引起的铁磁谐振，避免电压互感器内、外绝緣击穿、放电;
2、限制系流在单相接地或弧光接地时流过互感器绕组的过电流，避免电压互感器烧毀;
3、体积小。重量轻，易于安装。
LXQ-6,LXQ-10型铜材一次消谐器电气性能
|
电压等级
( kV) |
直流特性
(kV/mA) |
非线性系数
(a) |
交流0.3mA
电阻(V峰值/√2) |
交流3mA
电阻(V峰值/√2) |
热容量
(250mA/10min) |
|
6kV、10kV
|
1.45～1.65/15
|
0.40～0.45
|
130±50
|
500±100
|
通过
|
|
35kV
|
4.0～4.2/42
|
0.40～0.45
|
450±50
|
1400±150
|
通过
|
|
6kV、10kV(二次侧)
|
1.60～1.70
|
0.40～0.45
|
110±50
|
400±100
|
通过
|
|
6kV、10kV(超小型)
|
1.60～1.70
|
0.40～0.45
|
120±50
|
450±100
|
通过
|
六、LXQ-6,LXQ-10型铜材一次消谐器安装
因LXQ(LXQ3、LXQ5)型一次消谐器体积小，所以既可以垂直安装，也可以水平安装。可以直接固定在PT本体的螺杆上(注意:对PT固定螺栓不接地的如: JDZJ-6-10 型需将消谐器接地端与接地螺检相连接)，也可固定在PT附近的支架上。
在未接消谐器前，三个单相PT高压绕组尾(x.y.z)直接接地或是并联于中性点10)接地。接消谐器时，必须将直接接地的高压绕组尾线(O)与地断开，然后将消谐器接在中性点(O)与地之间{中性点不再直接接地)
2、三相五柱PT时:
在未接消谐器前，三相五柱PT中性点(0)直接接地。接消谐器时，必须将中性点(0)与地断开，然后将消谐器接在中性点(01与地之间《中性点不再直接接地)。
LXQ-10型号相关：1. lxq-10一次消谐器, 2. lxq10消谐器, 3. lxq1022, 4. lxq10消谐器额定电压是多少,这是查看本型号产品的客户近段时间咨询较多的内容,如果你也正在找这些,欢迎向我公司垂询。
以下是我公司整理的关于一次消谐 近期客户较关心的相关问题：1. 一次消谐装置, 2. 一次消谐器, 3. 一次消谐和二次消谐有什么区别, 4. 一次消谐器工作原理, 5. 一次消谐器现场接线图, 6. lxq-10一次消谐器, 7. pt一次消谐器, 8. 一次消谐器符号, 9. 一次消谐装置符号, 10. 一次消谐器电气符号,欢迎来电咨询！
如果你想对一次消谐有更深入的了解,如:一次消谐电阻器原理,PT消谐装置怎么画,4pt接线方式消谐,一次消谐器接线,一次消谐器与二次消谐,消谐器电气符号,一次消谐器电气符号,消谐器符号,pt二次消谐器原理等内容感兴趣,请登陆登瑞电气公司网站查看。
本条信息供应LXQ-6,LXQ-10型铜材一次消谐器,LXQ-6,LXQ-10型铜材一次消谐器现货供应由登瑞电气提供,产品描述资料如有变更不另行通知,具体请登陆乐清登瑞电气有限公司企业网站了解或电话咨询为准
