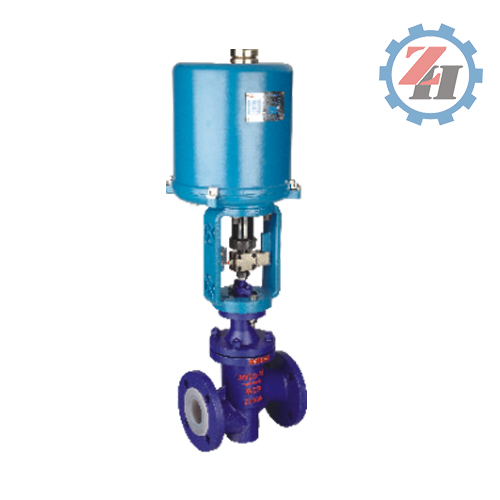

品牌:中昊
发货:3天内
购买咨询
| 阀体形式 | 直通单座铸造球型阀 |
|---|---|
| 公称通径 | DN20～150mm |
| 公称压力 | PN1.6MPa |
| 法兰标准 | GB/T9113、 JB/T79 |
| 连接形式 | 法兰(FF RF RTJ) |
| 压盖型式 | 螺栓压紧式 |
| 工作温度 | -40～180℃ |
| 密封填料 | V型聚四氟乙烯填料 |
● 阀内件
| 阀芯形式 | 单座柱塞型(衬四氟) |
|---|---|
| 流量特性 | 近似等百分比 |
● 执行机构
| 执行器型号 | 3810、PSL、DKZ |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、ExdⅡBT6(特殊订货)、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
■ 主要零件材料
| 阀体、阀盖 | ZG230-450衬F46 |
|---|---|
| 阀座、阀芯 | 2Cr13衬F46、304衬F46 |
| 阀盖 | 丁腈橡胶夹增强涤纶织物 |
| 波纹管材料 | 聚四氟乙烯 |
■ 额定流量系数Kv、额定行程
| 公称通径 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| Kv值 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 额定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||
■ 主要外形及连接尺寸
| 公称通径 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 116 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 480 |
| A | 267 | 267 | 267 | 267 | 267 | 267 | 350 | 350 | 350 | 470 |
| H | 401 | 445 | 485 | 495 | 523 | 532 | 697 | 699 | 699 | 817 |
| H1 | 50 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 190 |
