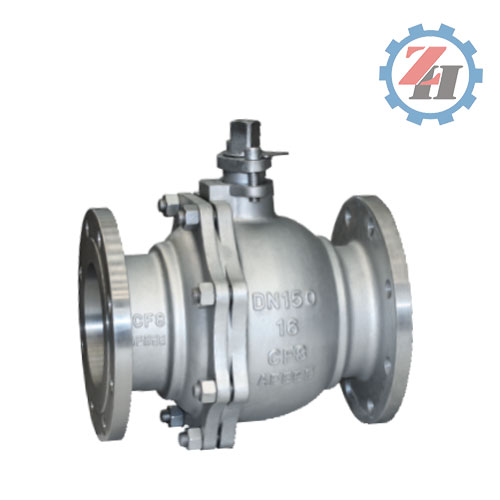

Q41F不锈钢球阀产品特点
1、阀门结构简单、体积小、重量轻、流阻小、节能效果好，介质流过该阀时，相当于流过一段直通的管道，此流体阻最小
2、流体进、出该阀方向可任意选择，具有双向作用。
3、本公司生产阀门管件连接方式有：内螺纹、法兰、对焊、插焊、快装等！其安装有，水平管道，垂直管道均可安装等。
4、操作方便，开关迅速，手柄操作只需转动90度即可实现开关。气动，电动可任意调动。
5、防渗漏效果##，具开关寿命可高出其他设备5-10倍。
主要部件材料说明
阀体：精铸不锈钢铸造；
手柄：不锈钢；
密封：聚四氟乙稀和耐高温密封！
产品特征
适用介质：水、气、油品、天然气和酸碱腐蚀性介质
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等
公称通径：DN15～250mm 1/2＂～10＂
主要零件及材质
|
序号 No. |
零件名称 |
材质 | |
| GB | ASTM | ||
| 1 | 阀体 | WCB | A216-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球体 | 1Cr18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 右体 | WCB | A216-WCB |
| 7 | 垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料压盖 | WCB | A216-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 挡圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | Kt33 | A47-667 Gr.32510 |
| 13 | 阀杆 | 1Cr33 | A276-410 |
| 14 | 螺钉 | 35 | A193-B7 |
| 15 | 止推垫片 | PTFE | PTFE |
技术规范
|
设计依据 |
GB |
API | |
|
设计标准 |
GB/T12237 | API6D | ANSI B16.34 |
|
法兰连接结构长度 |
GB/T12221 | API6D | ANSI B16.10 |
|
结构长度（焊接） |
GB/T15188.1 | API6D | ANSI B16.10 |
|
连接法兰 |
GB/T9113 JB/T79 Hg20592 |
ANSI B16.5 B16.47 | |
|
对焊端 |
GB/T12224 | ANSI B16.25 | |
|
试验和检验 |
GB/T9092 | API6D | API598 |
试验压力
|
压力等级 |
试验压力（Mpa) | ||
|
公称压力（PN） |
磅级(class) |
壳体试验 |
密封试验 |
| 1.0 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4.0 | - | 6.0 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3.0 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15.0 | 11.0 |
| - | 10K | 2.4 | 1.5 |
| - | 20K | 5.8 | 4.0 |
