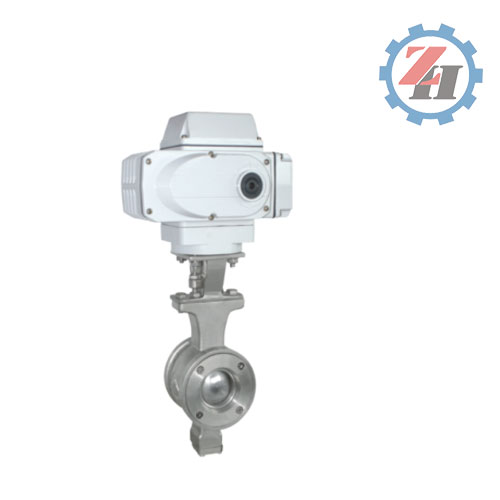

一、电动V型调节球阀 概述
电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀的控制特性结合成一体,
既可用作控制调节阀，又可作关断切断阀。其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力突变
的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个
合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含
有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力
小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
二、电动V型调节球阀技术参数
|
公称通径DN(mm) |
25～400 |
|||
|
公称压力PN(MPa) |
1.6～6.4 |
|||
|
公称压力Ps(MPa) |
强度试验 |
2.4～9.6 |
||
|
密封试验 |
1.76～7.0 |
|||
|
材料代号 |
C |
P |
R |
|
|
主要 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
|
球杆 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
密封圈 |
聚四氟乙烯、不锈钢、硬质合金 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
适用工况 |
适用介质 |
水,蒸汽,油品 |
类 |
醋酸类 |
|
适用温度 |
-28～400℃ |
-28～500℃ |
||
|
执行器 |
型号 |
CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 |
||
|
连接形式 |
对夹式、法兰式，法兰按JB79-59标准 |
|||
