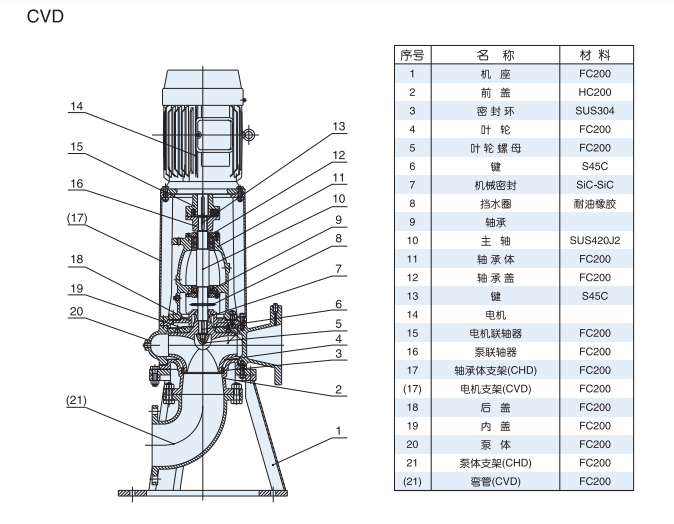

CVDC的装配顺序
1）装配前应检查所有零件有无影响装配的缺陷，并清理毛刺、擦洗干净，方可
进行装配。
2）电机-中承座组装：将电机转子总成（含轴承，设置小圆螺母的含小圆螺母）
装入中承座，（注意A型密封圈与挡水圈应同时安装，设置下轴承压盖的用螺
栓锁紧）；将电机机壳（含定子）装入中承座并用螺栓锁紧；将电机上端盖
装入电机机壳上止口，（注意设置波形弹簧的应同时安装，设置上轴承压盖
的应用三根长螺杆作导向后，依次锁紧螺栓）；装入电机风扇，轴用弹性挡
圈锁紧，装入电机风扇罩壳，螺钉锁紧。
3）安装机械密封及叶轮：用丙酮清洗机械密封静环座处，机械密封静环密封圈
上涂抹机油后装入静环座处，用丙酮清洗机封动、静环摩擦副，在轴上涂抹
机油后将机封动环装置装到轴上；依次装入键、叶轮、止退垫圈、叶轮螺母，
锁紧叶轮螺母，撬起止退垫圈。
4）拧入排气孔丝堵（注意使用生料带密封）。
5）泵体、前盖、90°弯管、泵支架组装：将密封环装入前盖，对称钻攻2-M6
骑缝螺孔，拧入2-M6×10螺钉；将O型圈装入前盖止口；将前盖装入泵支架，
装入泵体，锁紧三者联接螺栓；将90°弯管加橡胶垫片按规定方向装于前盖
进口法兰，锁紧螺栓。
6）合装：将O型圈装入中承座下止口，将电机、中承座、叶轮的部装装入泵体，
螺栓锁紧（注意泵进出口及电机接线盒之间的相对位置关系应符合要求）。
7）静压试验：按泵工作压力1.5倍要求做静水压试验，持续5分钟,不允许有渗
漏、冒汗现象。
8）检查：用工具盘动电机风扇，应无异常声音、无阻滞感。
