常用的截止阀有以下几种:1)角式截止阀;在角式截止阀中,流体只需改变一次方向,以致于通过此阀门的压力
降比常规结构的截止阀小。2)直流式截止阀;在直流式或Y形截止阀中,阀体的流道与主流道成一斜线,这样流动
状态的破坏程度比常规截止阀要小,因而通过阀门的压力损失也相应的小了。3)柱塞式截止阀:这种形式的截止
阀是常规截止阀的变型。在该阀门中,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接,密
封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺母施加在阀盖上的
载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换,可以采用各种各样的材料制成,该阀门主要用于“开”或者
“关”,但是备有特制形式的柱塞或特殊的套环,也可以用于调节流量。

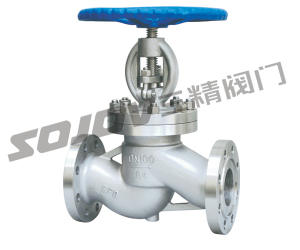

不锈钢截止阀应用规范:
设计制造按GB12235-89 结构长度按GB12221-89 法兰尺寸按JB/G79-94 阀门检查和试验按GB13927
不锈钢截止阀性能规范
型号
|
公称压力
|
试验压力
|
工作温度(℃)
|
适用介质
|
强度(水)(Mpa)
|
密封(水)空气(Mpa)
|
低压密封空气(Mpa)
|
J41W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRIC ACID
|
J41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
硝酸类
|
ACETIC ACID
|
醋酸类
|
NITRIV ACID
|
硝酸类
|
J41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
ACETIC ACID
|
J41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸类
|
不锈钢截止阀主要零件材质
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
阀体/阀盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
阀瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
1Cr13
|
阀杆
|
ZG1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨
|
垫片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
压盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
填料压环
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
|
