产品型号：单座铸造球型阀
产品口径：40～200mm
产品压力：ANSI 900、1500、2500、JIS 63K
产品材质：ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2Ti 1.25Cr0.5Mo 2.25Cr1.0Mo 5.0Cr0.50Mo SCPH21 SCPH32

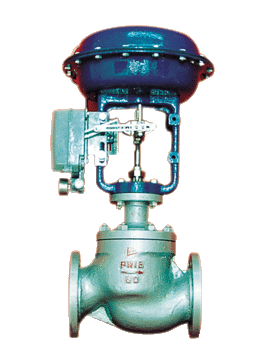

HCB气动笼式调节阀详细介绍
阀体
公称通径：40～200mm
公称压力：ANSI 900、1500、2500、JIS 63K
连接型式：法兰连接 RF、 RJ 标准按：ANSI B16.5，JIS B2201
焊接连接：嵌接焊：SW（40～80mm）
对接焊：BW（80～200mm）
材料：ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2Ti 1.25Cr0.5Mo 2.25Cr1.0Mo 5.0Cr0.50Mo SCPH21 SCPH32 SCPH61
上阀盖：常温型（P）：-5～+230℃
伸长Ⅰ型（E1）： +230～+566℃
压盖型式：螺栓压紧式
填料：石棉编织填料。
阀内组件阀芯型式：金属阀座压力平衡式结构
流量特性：线性特性 见图1 材料：1Cr18Ni9，0Cr17Ni12Mo2，8Cr17和不锈钢堆焊司太莱合金
执行机构
型式：LHA多弹簧式薄膜执行机构 膜片材料：乙丙橡胶夹尼龙布 弹簧范围：40～200 80～240kPa 供气压力：0.28 0.30 0.40 MPa 气源接口：Rc1/4 环境温度：-30～+70℃ 备注:该阀也可配用LVA5或LVA6、LVP执行机构 阀作用型式：气-开式 气-关式 附件：定位器，手轮机构，气动阀位传送器等。
性能
泄漏量：符合标准ANSI B16.104Ⅲ级，小于额定Cv的0.1% 回差：1%（带定位器） 线性：±1%（带定位器）可调范围：50：1
Cv值和行程
| 公称通径（mm） |
40 |
50 |
80 |
100 |
150 |
200 |
| 阀座直径（mm） |
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
| 额定Cv值 |
ANSI 900，1500
JIS63K |
8 |
12 |
20 |
12 |
20 |
30 |
30 |
43 |
62 |
43 |
62 |
90 |
90 |
135 |
210 |
135 |
210 |
330 |
| ANSI 2500 |
- |
8 |
12 |
8 |
12 |
20 |
20 |
30 |
43 |
30 |
43 |
62 |
62 |
90 |
135 |
90 |
135 |
210 |
| 额定行程（mm） |
25 |
38 |
50 |
75 |
流量特性
典型的流量特性曲线
允许压差
Ⅰ配用LHA或LVA执行机构（带定位器
A气-关式阀
 |
| 公称压力 |
执行机构 |
供气压力（MPa） |
弹簧范围（MPa） |
允许压差（MPa） |
| 公称通径（mm） |
| 40 |
50 |
80 |
100 |
150 |
200 |
ANSI 900
1500
JIS 63K |
LHA3D |
0.28 |
0.04～0.20 |
15.3
26.4 |
11.6
19 |
7.8
11.3 |
5.8
7.4 |
- |
- |
| 0.30 |
26.1
26.4 |
23.3
24.8 |
7.8
15.2 |
5.8
10.3 |
- |
- |
| 0.35 |
0.08～0.24 |
15.3
26.4 |
15.3
26.4 |
15.6
17.2 |
11.7
11.8 |
6.4 |
- |
| 0.40 |
26.4 |
23.3
26.4 |
15.6
26.4 |
11.7
19.1 |
7.8
11.7 |
- |
| LHA4D |
0.28 |
0.04～0.20 |
21.1
26.4 |
20.1
26.4 |
13.5
22.7 |
10.1
15.9 |
6.7
9.1 |
5
5.7 |
| 0.30 |
26.3
26.4 |
20.1
26.4 |
13.5
26.4 |
10.1
21 |
6.7
12.5 |
5
8.3 |
| 0.35 |
0.08～0.24 |
- |
26.4 |
26.4 |
20.2
23.5 |
13.5
14.2 |
9.5 |
| 0.40 |
- |
- |
- |
20.2
26.4 |
13.5
22.6 |
10.1
15.8 |
| LHA5D |
0.28 |
0.04～0.20 |
- |
- |
- |
13.8
23.4 |
9.2
14.1 |
6.9
9.5 |
| ANSI 2500 |
LHA3D |
0.28 |
0.04～0.20 |
15.3
26.4 |
11.6
19 |
10.6
16.9 |
7.1
9.9 |
4.4
4.5 |
- |
| 0.30 |
15.3
33.9 |
11.6
24.8 |
10.6
22.2 |
7.1
13.5 |
4.4
6.7 |
- |
| 0.35 |
0.08～0.24 |
26.1
37.7 |
23.3
27.7 |
21.2
24.9 |
14.2
15.3 |
7.8 |
|
|
