品牌:中国沪工阀门
型号:D71F
规格:齐全
发货:3天内
购买咨询
产品概述

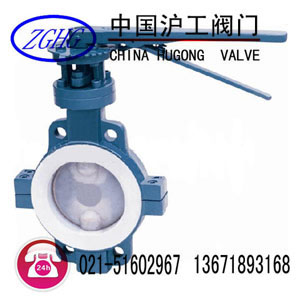

D71F手柄对夹式衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的 硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制；从而达到产品结构紧凑、外形美观，工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。
D71F手柄对夹式衬氟蝶阀主要零部件材料
|
零件名称
|
材料
|
|
上下阀体
|
铸铁、铸钢、不锈钢、衬F46、F3
|
|
阀座
|
铸钢
|
|
带杆蝶板
|
铸钢、不锈钢、衬F46、F3
|
|
填料
|
F4
|
|
衬垫
|
硅橡胶
|
|
蜗轮手柄
|
球墨铸铁
|
D71F手柄对夹式衬氟蝶阀主要外形和连接尺寸
|
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
||||||
|
40
|
1 1/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
2 1//2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
49
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
|
100
|
4
|
56
|
215
|
180
|
155
|
3
|
22
|
8-φ16
|
|
125
|
5
|
64
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
|
150
|
6
|
70
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
8
|
71
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
250
|
10
|
76
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
300
|
12
|
83
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
|
350
|
14
|
92
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
|
400
|
16
|
102
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
|
450
|
18
|
114
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
|
500
|
20
|
127
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
|
600
|
24
|
154
|
780
|
725
|
685
|
5
|
36
|
20-φ30
|
|
700
|
28
|
165
|
895
|
840
|
800
|
5
|
40
|
24-φ30
|
|
800
|
32
|
190
|
1010
|
950
|
905
|
5
|
44
|
24-φ34
|
|
900
|
36
|
203
|
1110
|
1050
|
1005
|
5
|
46
|
28-φ34
|
|
1000
|
40
|
216
|
1220
|
1160
|
1115
|
5
|
50
|
28-φ34
|
|
1200
|
48
|
254
|
1450
|
1380
|
1325
|
5
|
56
|
32-φ41
|
|
PN1.6MPa
|
||||||||
|
40
|
1 1/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
2 1//2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
49
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
56
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
64
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
70
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
|
200
|
8
|
71
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
|
250
|
10
|
76
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
|
300
|
12
|
83
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
|
350
|
14
|
92
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
|
400
|
16
|
102
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
|
450
|
18
|
114
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
|
500
|
20
|
127
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
|
600
|
24
|
154
|
840
|
770
|
718
|
5
|
54
|
20-φ41
|
|
700
|
28
|
165
|
910
|
840
|
788
|
5
|
54
|
24-φ41
|
|
800
|
32
|
190
|
1020
|
950
|
898
|
5
|
54
|
24-φ41
|
|
900
|
36
|
203
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
|
1000
|
40
|
216
|
1255
|
1170
|
1110
|
5
|
60
|
|
1、产品名称，
2、产品型号，
3、公称压力，
4、适用介质，
5、使用温度，
6、产品材质，
7、连接方式，
8、如有特殊要求请在请购产品时注明，
9、若已经有设计单位选定型号，请按照型号直接向我公司销售部订购。
10、当使用的场合非常重要或者环境比较复杂时，请您尽量提供安装施工设计图纸。由我公司的阀门专家为您审核把关.
