品牌:中国沪工阀门
型号:Q41FH-16
规格:齐全
起订:1件
供应:1000件
发货:3天内
购买咨询

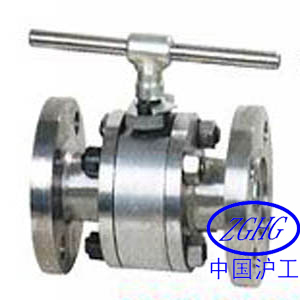

1、锻钢三片式硬密封球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
2、锻钢三片式硬密封球阀根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、锻钢三片式硬密封球阀采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。压力：1.6-MPa-32.0MPa
2、锻钢三片式硬密封球阀根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、锻钢三片式硬密封球阀采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。压力：1.6-MPa-32.0MPa
锻钢三片式Q41FH型主要外形尺寸和连接尺寸
|
公称通径
|
尺寸(mm)
|
|||
|
L
|
H
|
D
|
D1
|
|
|
10
|
90
|
76
|
32
|
3/8
|
|
15
|
90
|
76
|
32
|
1/2
|
|
20
|
100
|
81
|
38
|
3/4
|
|
25
|
115
|
92
|
45
|
1
|
|
32
|
130
|
114
|
55
|
11/4
|
|
40
|
150
|
125
|
65
|
11/2
|
|
50
|
170
|
144
|
75
|
2
|
注:对焊和承插式结构长度与内螺纹式长度相同
锻钢三片式硬密封球阀Q41H型主要外表尺寸和连接尺寸
|
公称通径
|
尺寸(mm)
|
|||||||||||||||
|
L
|
d1
|
L1
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
||||||||
|
mm
|
in
|
全通径FP
|
缩径RP
|
全通径FP
|
缩径RP
|
全通径FP
|
缩径RP
|
QA41
|
QA341
|
QA641
|
QA941
|
|||||
|
15
|
1/2″
|
130
|
-
|
15
|
-
|
-
|
-
|
95
|
65
|
45
|
14
|
4-14
|
62
|
-
|
200
|
-
|
|
20
|
3/4″
|
140
|
-
|
20
|
-
|
-
|
-
|
105
|
75
|
55
|
14
|
4-14
|
68
|
-
|
204
|
-
|
|
25
|
1″
|
150
|
-
|
25
|
-
|
-
|
-
|
115
|
85
|
65
|
14
|
4-14
|
75
|
-
|
215
|
360
|
|
32
|
11/4″
|
165
|
-
|
32
|
-
|
-
|
-
|
135
|
100
|
78
|
16
|
4-14
|
85
|
-
|
240
|
390
|
|
40
|
11/2″
|
182
|
-
|
40
|
-
|
-
|
145
|
110
|
85
|
16
|
4-18
|
95
|
-
|
264
|
395
|
|
|
50
|
2″
|
200
|
-
|
50
|
-
|
-
|
-
|
160
|
125
|
100
|
16
|
4-18
|
110
|
-
|
360
|
472
|
|
65
|
21/2″
|
220
|
-
|
65
|
-
|
-
|
-
|
180
|
145
|
120
|
18
|
4-18
|
130
|
-
|
379
|
530
|
|
80
|
3″
|
250
|
283
|
80
|
65
|
-
|
-
|
195
|
160
|
135
|
20
|
4-18
|
155
|
-
|
452
|
580
|
|
100
|
4″
|
280
|
305
|
100
|
80
|
-
|
-
|
215
|
180
|
155
|
20
|
8-18
|
180
|
320
|
479
|
630
|
|
125
|
5″
|
320
|
381
|
125
|
100
|
-
|
-
|
245
|
210
|
185
|
22
|
8-18
|
250
|
380
|
646
|
710
|
|
150
|
6″
|
360
|
403
|
150
|
125
|
-
|
-
|
280
|
240
|
210
|
24
|
8-23
|
275
|
400
|
666
|
670
|
|
200
|
8″
|
400
|
419
|
200
|
150
|
-
|
-
|
335
|
295
|
265
|
26
|
12-23
|
330
|
450
|
615
|
825
|
注：其中三段式精铸硬密封内螺纹球阀结构尺寸与软密封三片式球阀相同。
1、产品名称，
2、产品型号，
3、公称压力，
4、适用介质，
5、使用温度，
6、产品材质，
7、连接方式，
8、如有特殊要求请在请购产品时注明，
9、若已经有设计单位选定型号，请按照型号直接向我公司销售部订购。
10、当使用的场合非常重要或者环境比较复杂时，请您尽量提供安装施工设计图纸。由我公司的阀门专家为您审核把关.欢迎您访问我们的官方网站【http://www.zghgfm.com】，如有任何疑问，您可致电于我们，我们一定尽心尽力为您提供优质的服务。热线电话021-51602967,13671893168
