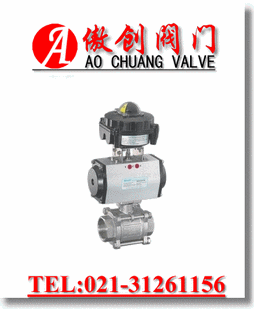

Q611F气动内螺纹球阀
 |
四大优势 1、价格合理。 2、质量可靠。 3、交货快捷。4、售后完善。
提供全套工程阀门解决方案，Q611F气动内螺纹球阀售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。 |
产品详情:
气动内螺纹球阀产品简介：
气动内螺纹球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
气动内螺纹球阀工作原理：
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。
气动内螺纹球阀产品特点：
☆球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
球阀阀座采用弹性密封结构，密封可靠，启闭轻松。
球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。
阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。
气动内螺纹球阀主要技术参数
阀体
| 阀体形式 | 内螺纹精铸阀体 |
| 公称通径 | DN6～100mm |
| 公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
| 连接形式 | 管螺纹(G)、锥螺纹(NPT) |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压帽拧紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内件
| 阀芯形式 | O型球型阀芯 |
| 流量特性 | 快开特性 |
气动内螺纹球阀执行机构
| 执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -20～+90℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
气动内螺纹球阀主要阀体结构图
 |
 |
|
三片式气动球阀(阀体)
|
二片式气动球阀(阀体)
|
气动内螺纹球阀主要零件材料
| 1 | 左阀体 | WCB、CF8、CF8M、CF3M |
| 2 | 阀座 | PEFE、PPL、304、316 |
| 3 | 球体 | WCB、CF8、CF8M、CF3M |
| 4 | 密封圈 | PTFE/金属石墨缠绕垫片 |
| 5 | 右阀体(中阀体) | WCB、CF8、CF8M、CF3M |
| 6 | 阀杆 | 2Cr13304、316、316L |
| 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
气动内螺纹球阀主要性能指标
| 公称通径DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 | |||||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||||
| 回差 | 带定位器：小于全行程的2% | |||||||||||
气动内螺纹球阀主要性能参数
| 试验压力(Mpa) | 公称压力(Mpa) | 压力级(class) | JIS(K) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||
气动内螺纹球阀主要外形及连接尺寸
 |
 |
| 公称通径 | 内螺纹连接 | |||||
| mm | inch | D | L | H | G | A |
| 10 | 3/8 | 10 | 60 | 157 | 3/8″ | 140 |
| 15 | 1/2 | 15 | 75 | 168 | 1/2″ | 140 |
| 20 | 3/4 | 20 | 80 | 170 | 3/4″ | 140 |
| 25 | 1 | 25 | 90 | 180 | 1″ | 140 |
| 32 | 11/4 | 32 | 110 | 185 | 11/4″ | 164 |
| 40 | 11/2 | 38 | 125 | 200 | 11/2″ | 164 |
| 50 | 2 | 50 | 144 | 210 | 2″ | 190 |
| 65 | 21/2 | 64 | 186 | 230 | 21/2″ | 210 |
| 80 | 3 | 78 | 206 | 250 | 3″ | 247 |
| 100 | 4 | 98 | 240 | 270 | 4″ | 247 |
|
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
|
|||||||||||||||||||||||||
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取*新数据。
备注：其他细节方面、和价格请与我们联系，我们将竭诚为您服务，感谢您的来电！
