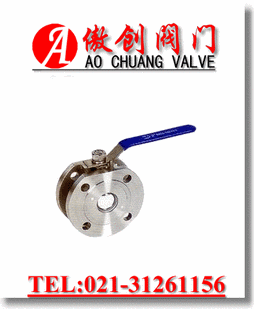

Q71F对夹式球阀
四大优势
1、价格合理。 2、质量可靠。 3、交货快捷。4、售后完善。
· 联系电话：021-31261156
· 图文传真：021-31261156
· 联系手机：15000168676 周新宇
· 订货前请提供产品型号、压力、介质、口径、使用温度等相关技术参数
专业服务
提供全套工程阀门解决方案，Q71F对夹式球阀售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。
产品详情:
一、Q71F对夹式球阀概述：
Q71F系列对夹式球阀与普通法兰球阀相比，超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
 二、Q71F对夹式球阀的用途：
对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。超薄型球阀性能参数：公称通径： DN15-DN200 公称压力： PN10，PN16，PN40 适合法兰 ： ANSI CLASS150, 300 手柄操作或驱动器装置操作。
三、Q71F对夹式球阀的产品特征：
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气类及某些腐蚀性液体（W.O.G）
四、Q71F对夹式球阀的主要零件材质：
序号 零件名称 材质
1 阀体 不锈钢 CF8/CF8M
2 球 不锈钢 316/304
3 密封垫 聚四氟乙烯 PTFE
4 阀杆 不锈钢 316/304
5 填料 聚四氟乙烯 PTFE
6 定位锁 不锈钢 304
7 手柄 不锈钢 304
8 阀杆螺母 不锈钢 304
9 填料压盖 不锈钢 304
10 手柄套 塑料
11 密封瓶帽 不锈钢 316/304
12 垫圈 聚四氟乙烯 PTFE
五、Q71F对夹式球阀的主要连接尺寸：
尺寸(mm) 1/2″ 3/1″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″ 5″ 6″
d 15 19 23.5 30 36 45 58 67 76 100 125
L 32 38 40 50 60 70 95 118 140 195 225
D 95 105 115 135 145 160 180 195 215 245 280
D1 65 75 85 100 110 125 145 160 180 210 240
D2 45 55 65 78 85 100 120 135 155 185 210
H 62 70 79 86 92 102 158 172 187 200 240
W 110 125 135 150 150 180 250 300 350 650 840
b 14 14 16 16 18 20 22 24 24 26 26
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23
f 2 2 2 3 3 3 3 3 3 3 3
