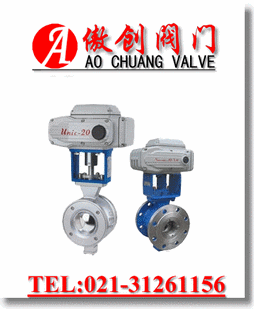

VQ947F/H/Y电动V型调节球阀
 |
四大优势 1、价格合理。 2、质量可靠。 3、交货快捷。4、售后完善。
提供全套工程阀门解决方案，VQ947F/H/Y电动V型调节球阀售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。 |
产品详情:
电动V型调节球阀产品简介：
电动V型调节球阀适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、ZZR、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
电动V型球阀工作原理：
电动V型调节球阀由电子式角行程执行机构和V型切断球阀组成，可直接接受工业控制仪表或计算机等输出的4-20mA.DC(2-10V.DC)信号进行阀门开度控制，具有精度高（分解度200度以上）、动作可靠使用成本低的特点。ZDRV型电子式V型球阀结构新颖、重量轻、体积小、可调比大、许用压差大、流量系数大，密封可靠使用寿命长。同时可以输出4~20mA.DC阀位反馈信号。阀座有软密封和硬密封两种，在旋转类调节阀中调节特性较好。适用于对各类气体、液体介质的调节，特别适用于含纤维、纸浆、粘稠物及含小颗粒介质的调节控制。
电动V型调节球阀产品特点：
1、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
4、当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
电动V型调节球阀主要技术参数：
阀体
| 阀体形式 | 直通铸造球型阀 |
| 公称通径 | DN25～400mm |
| 公称压力 | PN1.6、2.5、4.0、6.4 MPa |
| 法兰标准 | GB、JB、HG、ANSI、JIS等 |
| 连接形式 | 对夹式、法兰式 |
| 阀盖形式 | 整体式 (适用温度-45～+400℃) |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内件
| 阀芯形式 | 带V型切口的球型阀芯 |
| 流量特性 | 近似等百分比 |
执行机构
| 执行器型号 | DSR、3810R、DZW、HQ、PSQ |
| 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
主要性能指标
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数KV | 32 | 46 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 软密封VI级、硬密封IV级、符合ANSI B16.104标准 | |||||||||||
| 基本误差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死区 | ≤0.8% | |||||||||||
| 可调范围 | 200：1 | |||||||||||
主要零件材料
| 1、2 | 底座、阀体 | WCB、CF8、CF8M、CF3M |
| 3 | 下轴套 | 铜/不锈钢 |
| 4 | 压圈 | 2Cr13、304、316、316L |
| 5 | 阀座 | PTFE、PPL、不锈钢 |
| 6 | V型球体 | WCB、CF8、CF8M、CF3M (硬化处理) |
| 7 | 上阀轴 | 铜/不锈钢 |
| 8 | 阀杆 | 2Cr13、304、316、316L |
| 9 | 填料 | V型聚四氟乙烯填料、石墨填料 |
| 10 | 填料压套 | 2Cr13、304、316、316L |
| 11 | 压板 | WCB、CF8、CF8M、CF3M |
电动V型调节球阀主要外形及连接尺寸
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
| L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 |
| H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 |
| H1 | 根据所配执行机构而定 | |||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| b | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 28 |
| A | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | |||||||||||
