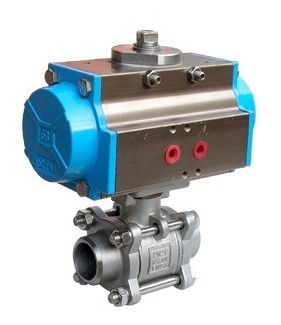

产品型号：Q611F

主要外形和连接尺寸： 单位（mm）

Q611F-16,25,40,64
通径DN		d	G	L	H	W
mm	In
8	1/4″	8	G1/4″	65	140	104
10	3/8″	10	G3/8	65	140	104
15	1/2″	15	G1/2	72	150	140
20	3/4	18	G3/4″	85	155	140
25	1″	24	G1″	91	165	140
32	11/2″	30	G11/4″	110	180	164
40	11/2″	38	G11/2″	122	190	164
50	2″	48	G2″	145	210	190

连接尺寸：

Q621F-16,25,40,64
通径DN		d	G	L2	H	W
mm	In
8	1/4″	8	14	120	140	104
10	3/8″	10	18	130	140	104
15	1/2″	15	22	140	150	140
20	3/4	18	28	160	155	140
25	1″	24	34	180	165	140
32	11/2″	30	42	200	180	164
40	11/2″	38	48	218	190	164
50	2″	48	60	235	210	190

连接尺寸：

Q661F-16,25,40,64
通径DN		d	G	L1	H	W
mm	In
8	1/4″	8	14.3	65	140	104
10	3/8″	10	18	65	140	104
15	1/2″	15	22	72	150	140
20	3/4	18	28	85	155	140
25	1″	24	34.5	91	165	140
32	11/2″	30	43.5	110	180	164
40	11/2″	38	49.5	122	190	164
50	2″	48	62	145	210	190

连接尺寸：

Q681F-16
通径DN		d	G	L3	H	W
mm	In
15	1/2″	15	34	108	150	140
20	3/4	18	50.5	118	155	140
25	1″	24	50.5	127	165	140
32	11/2″	30	50.5	146	180	164
40	11/2″	38	50.5	159	190	164
50	2″	48	64	191	210	190
