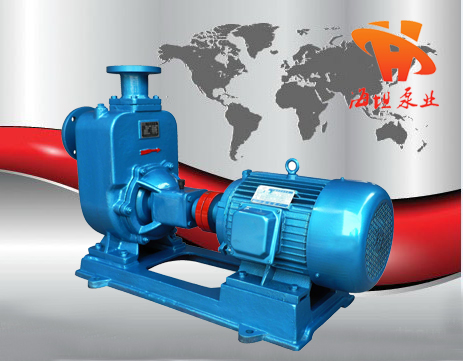

ZW型无堵塞自吸排污泵，又称固液泵或杂质泵。是集自吸泵和无堵塞排污泵功能于一体，采用轴向回流外混式，水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其它自吸式排污泵无可比拟的。通过泵体、叶轮流道的独特设计，即可像一般自吸式清水离心泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固本和长纤维杂质液体。

ZW型无堵塞自吸排污泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点。
ZW型无堵塞自吸排污泵在排污泵系列产品中属国内首创。各项技术性能指标居国内**，达到国际先进水平，具有广阔的应用市场和发展前景。

ZW型无堵塞自吸排污泵即可象一般自吸清水泵那样不需要安装底阀，又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质*理想的杂质泵。

	1	进口法兰
	2	拍门
	3	加液螺栓
	4	出口法兰
	5	泵体
	6	气液分离管
	7	后盖
	8	叶轮
	9	机械密封
	10	泵轴
	11	前轴承
	12	轴承体
	13	后轴承
	14	连轴节

     ZW型无堵塞自吸排污泵为单级单吸卧式，吸入口为轴向吸入，排出口为垂直向上，自吸入口向电机端看为顺时针方向旋转。
     泵进、出口联接：按基本型为法兰（GB115.7-8-88）。配套电机为Y型异步电动机，可选择普通型或防爆型，根据要求另行商定。ZW型无堵塞自吸排污泵泵体材质选用HT200、叶轮材质选用QT400-18，也可根据用户需要选用不锈钢，用于输送腐蚀性介质。

	1	泵
	2	压力表
	3	出口垂管
	4	吸入硬喉管
	5	弯头
	6	流量控制阀
	7	出口管路
	8	加液螺塞
	9	真空表

    ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。（规范的泵管路安装见示意图）
    1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米，应特别注意吸入管路的密封性，以免漏气而影响泵的自吸能力和正常运行。
    2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管(一般为0.4～1米)和压力表，然后再安装出口流量控制阀门及其他管路。
    3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
    4、长距离输送时应选用较大管径。泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。
    5、排出管路如装逆止阀应装在出口流量控制阀门外面。
