品牌:CNVA
型号:RVCX
规格:DN50-400
发货:3天内
购买咨询
产品型号： RVCX
产品口径： DN50～400
产品压力： 1.0～2.5MPa
产品材质： 铸铁、铸钢、不锈钢等
阀体材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
一、产品概述
|

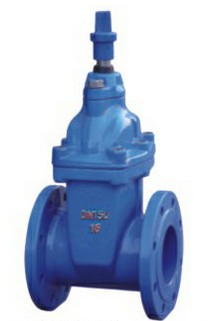

暗杆弹性座封闸阀，零用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。 |
二、主要零部件材料
|
名称 |
材料 |
|
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
|
内六角螺栓 |
碳化处理 |
|
密封圈 |
橡胶 |
|
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
阀杆 |
不锈钢 |
|
“O”形密封圈 |
橡胶 |
|
止推轴承 |
锡青铜 |
|
螺栓 |
不锈钢 |
|
压盖 |
球墨铸铁、铸钢 |
|
防尘罩 |
橡胶 |
|
手轮（传动帽） |
铸铁 |
三、主要技术参数
公称压力：1.0～2.5MPa工作温度：0～80℃法兰标准：GB/T17241.6GB9113
公称通经：50～600mm适用介质：水、油、气等试验标准：GB13927 AP1598
四、主要外形连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
HA |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
HC |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
