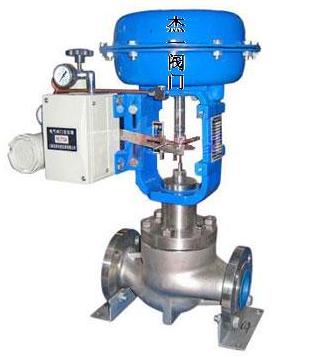

气动薄膜单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动薄膜单座调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体 介质的自动调节控制。气动薄膜单座调节阀广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液体保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。气动薄膜单座、套筒调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。

阀体形式：直通单座（套筒）倒S型铸造型阀

公称通径：DN20~300mm

称压力：PN1.6 4.0 6.4Pa

连接形式：法兰式按JB78-59 JB/T79.2-94凹式

材料：HT200 ZG260-450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti

上阀盖：常温型-20~+200℃

散热型-40~+450℃

填料：V型聚四氟乙烯、柔性石墨、不锈钢波纹管

形式：多弹簧式薄膜执行机构

垫片：橡胶石棉板、1Cr18Ni9Ti

膜片材料：丁晴橡胶夹增强涤纶织物

弹簧范围：20-100(40-200、80-240、20-60压缩弹簧：60Si2Mn 60-100)Kpa

推杆：2Cr13 供气压力：0.14 0.16 0.28Mpa

膜盖：A3     气源接头；内螺纹M10×1

衬套：2Cr13 环境温度：-30~+70℃

阀作用型式：气一开式，气一关式

1．ZJHP型气动单座调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制

2．ZJHP型气动单座调节阀按作用模式可分: K型 正作用：气闭式-常开型（当信号压力增大时阀位向下位移）;B型. 反作用：气开式-常闭型（当信号压力增大时阀位向上位移）.

3．气动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。

4．直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。

5．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比（对数）性、直线性、快开特性。

6．根据使用工况要求，阀芯可设计制作成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质）。

一般地说，圆柱开槽型的阀芯，在特性化方面比圆锥形好，它可以通过改变 槽深来获得 设计特性，但后者调节性好，因为通过阀门的流体，分布在阀芯截面的整个圆周上。这种阀门常用在精度要求不很高的场合。但容量精度和特性的重现性较差。

阀门流通能力，主要取决于流孔直径，对于一个1／16英寸的流孔，理论上的 Cv 值约为0·06，或者说只是接近小流量的上限。要进一步减小流量，必须从根本上减小阀芯的行程或约束流孔 的开度 。

文献中报导过三种类型的短行程调节阀。其一，阀芯是一颗人造圆球。阀座 是一个硬质金属小孔，用膜头顶端的螺丝可以调整薄膜的*大行程，执行机构具有可变 的气动反馈，因此对应于3～15磅／时 2 的信号压力，流通能力可以从0 ．07 ～0.00007( Cv 值)。另一种形式的短行程调节阀，可用于高压条件，它的阀芯是锥形的．由执行机构的驱动臂，通过一个转动另件旋转带螺纹的阀杆转一个角度，从而达到缩短行程的目的。导向螺纹的螺距为每英寸ll～32牙，转动杆旋转角度一般是15～60°，阀芯行程一般为 0·02--0·005英寸(合O．508～1 ．27 毫米)。因为在不同温度下热膨胀不同，阀芯会产生显著误差，因此这种 阀限制 使用在300＂F以下，为保证阀位精度 ，阀门装有定位器。

阀门的流通能力仅仅取决于阀本身的结构。在计算所需的阀门流通能力时，应注意介质不同或流动条件不同时，阀内流动 状态会有很大的差异。

在小流量情况下，尤其是粘性流体和低压下工作时，流体的主约束往往是层流或层流和湍流的混合态。层流时，经过阀门的介质流量和阀前后压差呈线性关系。而在层流和湍流混合态下，随着杰一数的增加，即使压差不变，流经阀门的介质量也会增加。在完全湍流时，流量才不随杰一数变化而变化。尽管如此，选择小流量调节阀，仍然用传统的方法和计算公式进行。但是其计算值和实际值偏离很大，据资料介绍在 Cv =O．01以下时，它只是作为一个容量指标，具有参考意义而已。实际流通能力应根据经验确定。
