结构特点和应用范围

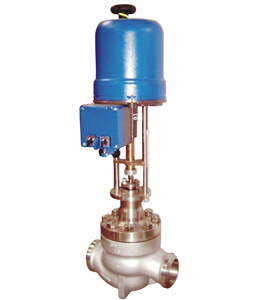

    CV3000-KHCB电动笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用电动执行机构，其结构紧凑，输出力大。
    本产品符合GB/T4213-92。

技术参数和性能指标

阀    体

    型    式    直通铸造球形阀
    公称通径    100～300mm
    公称压力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    连接型式    法兰连接：FF、RF、RJ、LG
                法兰标准：JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
                焊接连接：对接焊BW
    材    料    ZG25 ZG1Cr18Ni9Ti
                ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
    上 阀 盖    常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸长Ⅱ型（EⅡ）：整体式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
                注：工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料

阀内组件

    阀芯型式    先导式阀芯
    材    料    17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金

执行机构

    型    式    DKZ系列电动执行机构；361L系列电子式电动执行机构；SKZ系列电子式电动执行机构；PSL系列电子式电动执行机构

    输入信号    DKZ执行机构: Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω)
               361L执行机构: 4～20mA·DC、1～5V·DC(输入电阻250Ω)
               SKZ执行机构: 4～20mA·DC、1～5V·DC
               PSL执行机构: 4～20mA·DC

    电源电压    DKZ执行机构：220V，50Hz
               361L执行机构：220V，50Hz
               SKZ执行机构：单相控制220V，50Hz
               PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz

    手动机构    DKZ执行机构：手轮
               361L执行机构：离合式
               SKZ执行机构：手轮
               PSL执行机构：手轮


阀作用型式     电关式或电开式

附    件       定位器、手轮机构、阀位传送器等

性    能

    泄 漏 量    符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
    回    差    配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%
    基本误差    配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1%
                注：采用标准的V型聚四氟乙烯填料时

可调范围       50：1
